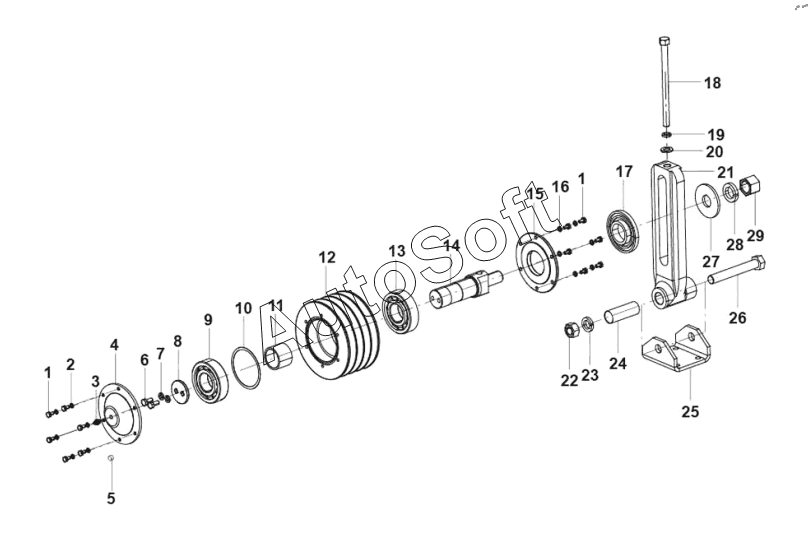

Каталог запасных частей к технике: King Long XMQ-6135. 15-0191 Pulley adapter
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
14
13
12
11
10
9
8
7
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 213600025 | 2***5 | Pulley-transition pulley,168,4-b | |
| 1 | 5***0 | Hexagon head bolts | |
| 2 | 5***0 | Spring washer | |
| 3 | 5***0 | Straight-through grease nipple | |
| 4 | 2***9 | Intermediate pulley end cover | |
| 5 | 2***8 | O-ring | |
| 6 | 5***0 | Bolt | |
| 7 | 5***0 | Spring washer | |
| 8 | 2***0 | Washer | |
| 9 | 2***6 | Deep groove ball bearings (imported) | |
| 10 | 2***2 | Wave washer | |
| 11 | 2***1 | Spacer | |
| 12 | 2***7 | Middle pulley | |
| 13 | 2***5 | Deep groove ball bearings (imported) | |
| 14 | 2***2 | Intermediate shaft | |
| 15 | 2***4 | Gasket | |
| 16 | 5***0 | Small washer | |
| 17 | 2***3 | Sealing cover | |
| 18 | 2***3 | Adjustment bolt | |
| 19 | 5***0 | Elastic washer,d=12 | |
| 20 | 5***0 | Flat washer,d=12 | |
| 21 | 2***1 | Adjustment column | |
| 22 | 5***0 | Hex nuts | |
| 23 | 5***0 | Spring washer-d=18, anti-corrosion phosphated | |
| 24 | 2***6 | Bushing | |
| 25 | 2***5 | U-shaped parts | |
| 26 | 2***5 | Hex bolts | |
| 27 | 2***3 | Washer | |
| 28 | 5***0 | Heavy duty elastic washer, d=24 | |
| 29 | 2***4 | Type 2 hexagonal nut |
