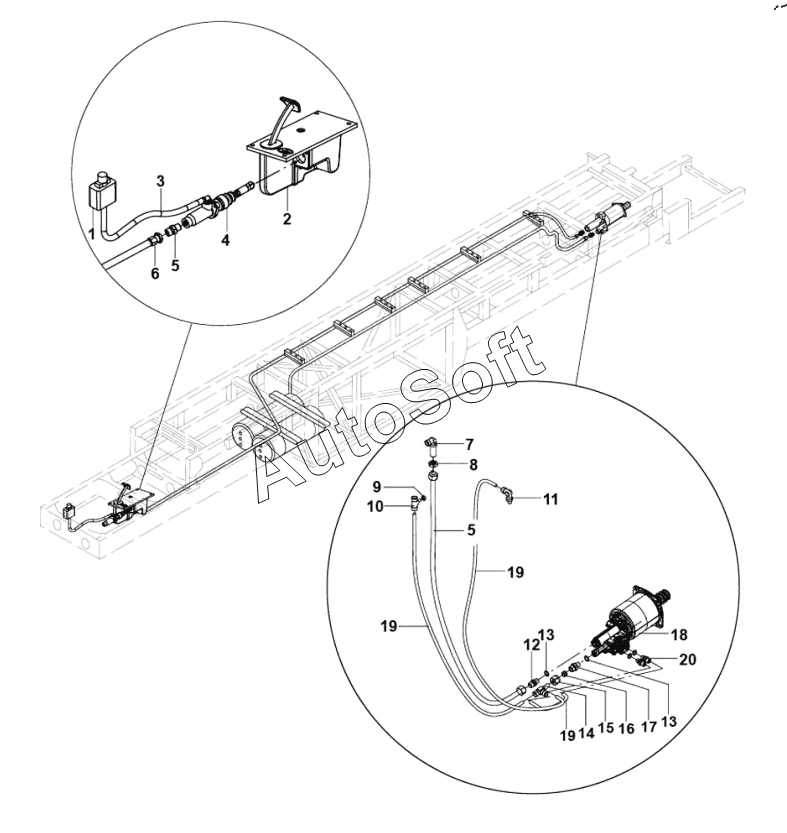

Каталог запасных частей к технике: King Long XMQ-6135. 16-0205 Clutch operating mechanism
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Clutch oil pot (injection molding), square, wall thickness 4mm | |
| 2 | 2***7 | Clutch operating pedal-with sheng'an clutch master cylinder | |
| 3 | 3***0 | Oil resistant hose,d12,1800 | |
| 4 | 2***2 | Clutch master cylinder, zhejiang rongzhong machinery co., ltd., d22 | |
| 5 | 3***0 | Connector | |
| 6 | 3***0 | Oil outlet pipe, clutch master cylinder | |
| 7 | 5***0 | Card sleeve type bulkhead right angle connector body-D10, M16x1.5 | |
| 8 | 5***0 | Hexagonal thin nut for ferrule type pipe joint-M16x1.5 | |
| 9 | 5***0 | Nut | |
| 10 | 3***9 | Straight connector, M18x1.5x24 degree, M18x1.5x24 degree, with M8x1.25x14 | |
| 11 | 3***5 | Right angle connector, ferrule type M18x1.5, M12x1.5 | |
| 12 | 3***0 | Connector | |
| 13 | 5***0 | Sealing gasket-d14 | |
| 14 | 3***0 | Tee connector, M18 ferrule, M18 ferrule, diameter 12 polished rod | |
| 15 | 5***0 | Nuts for sleeve type pipe joints-D12, M18x1.5 | |
| 16 | 5***0 | Card holder-D12 | |
| 17 | 3***0 | Straight connector, M14, M18, diesel filter | |
| 18 | 2***5 | Clutch booster, Ruili, 102 cylinder | |
| 19 | 3***0 | Brake hose | |
| 20 | 5***0 | Ferrule type end straight connector body |
