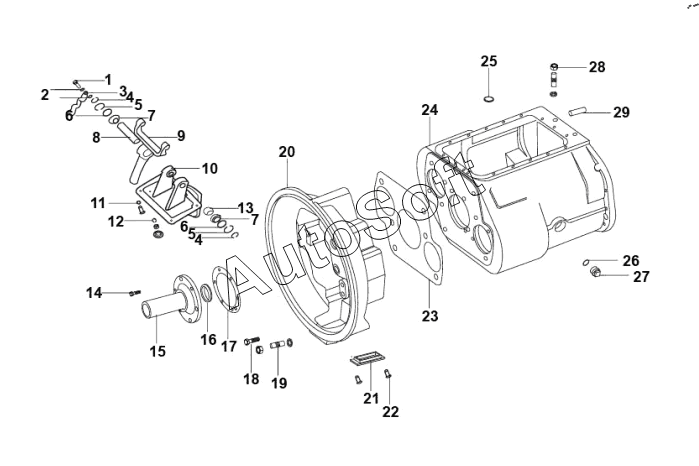

Каталог запасных частей к технике: King Long XMQ-6135. 17-FT-0026 Clutch and transmission housing assembly
23
17
18
19
20
21
22
16
24
26
27
28
29
10
2
3
4
4
5
5
6
7
7
8
9
1
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 217002419 | 2***9 | Spring washer | |
| 217002420 | 2***0 | Spring washer | |
| 217006666 | 2***6 | Stud bolt | |
| 217006699 | 2***9 | Grease cup lid | |
| 217009854 | 2***4 | Studs | |
| 217009875 | 2***5 | Hexagonal nylon ring lock nut | |
| 217010982 | 2***2 | Clutch release bearing assembly | |
| 534116000 | 5***0 | Type 1 hexagonal nut | |
| 540308000 | 5***0 | Spring washer | |
| 1 | 2***7 | Pipe joint | |
| 2 | 2***1 | Sealing gasket | |
| 3 | 2***8 | Lubrication hose assembly | |
| 4 | 2***3 | Retaining rings for shafts | |
| 5 | 2***5 | Elastic retaining ring for hole | |
| 6 | 2***6 | Dust cover | |
| 7 | 2***6 | Shift fork bushing | |
| 8 | 2***3 | Clutch release fork shaft | |
| 9 | 2***5 | Clutch release fork | |
| 10 | 2***4 | Separate shift fork bracket | |
| 11 | 5***0 | Bolt | |
| 12 | 2***6 | Grease cup holder | |
| 13 | 2***3 | Spherical bearing | |
| 14 | 2***1 | Pre-glued hex head bolt and spring washer assembly | |
| 15 | 2***9 | One shaft bearing cap | |
| 16 | 2***1 | Skeleton oil seal assembly | |
| 17 | 2***0 | One shaft bearing cap gasket | |
| 18 | 2***4 | Pre-glued hex head bolt and spring washer assembly | |
| 19 | 2***0 | Flat Washers | |
| 20 | 2***0 | Clutch housing | |
| 21 | 2***0 | Clutch hand hole cover | |
| 22 | 5***0 | Bolt | |
| 23 | 2***5 | Clutch housing gasket | |
| 24 | 2***8 | Gearbox housing | |
| 26 | 2***7 | O-ring | |
| 27 | 2***8 | Oil clog | |
| 28 | 5***0 | Heavy-duty spring washer | |
| 29 | 2***9 | Back cover positioning pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
