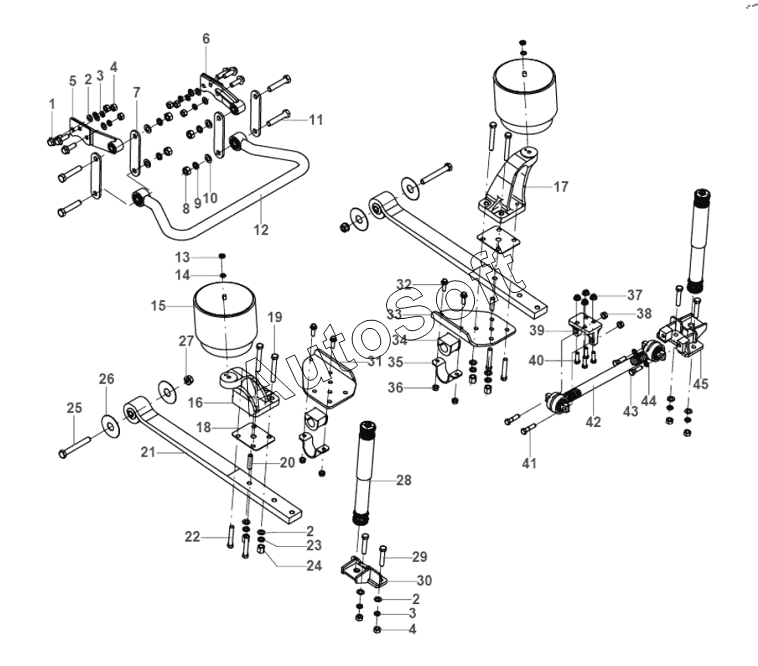

Каталог запасных частей к технике: King Long XMQ-6135. 29-KL-0066 Front air suspension
1
2
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Bolt-m20x1.5, l=60, grade 10.9, anti-corrosion phosphated, enlarged hexagonal flange surface | |
| 10 | 5***7 | Flat washer-d=24,200hv, oxidized | |
| 11 | 5***1 | Bolt-m24x3, l120, grade 10.9, anti-corrosion phosphated, hexagonal head | |
| 12 | 2***4 | Transverse stabilizer bar assembly, 50,690,400 | |
| 12-1 | 3***3 | Stabilizer bar bushing,50,,70 | |
| 13 | 5***2 | Thin nut-m18x1.5, grade 05, anti-corrosion phosphated, hexagonal | |
| 14 | 5***0 | Spring washer-d=18, anti-corrosion phosphated | |
| 15 | 2***2 | Air spring assembly, firestone w01-m58-5181 | |
| 16 | 3***2 | Bracket-air spring, left, casting | |
| 17 | 3***3 | Bracket-air spring, right, casting | |
| 18 | 3***2 | Incline pad-front suspension,145,27 | |
| 19 | 5***1 | Bolt | |
| 2 | 5***0 | Flat washer-d=20,140HV | |
| 20 | 2***8 | Positioning pin,d20,84 | |
| 21 | 2***7 | Front leaf spring assembly,1594,90,1 | |
| 22 | 5***1 | Bolt-m20x1.5, l115, grade 10.9, anti-corrosion phosphated, hexagonal head | |
| 23 | 5***0 | Spring washer | |
| 24 | 5***4 | Thick nut-m20x1.5, grade 10, hex | |
| 25 | 5***1 | Bolt-m24x3, l180, grade 10.9, anti-corrosion phosphated, hexagonal head | |
| 26 | 3***4 | Rubber gasket-front suspension, nylon- II,38,3 | |
| 27 | 3***1 | Spiril nut, dtf-co.pt m24x3-10f21, grade 10, phosphated, three-point pressure | |
| 28 | 2***2 | Shock absorber assembly, 50, 240, upper and lower screw type | |
| 29 | 5***1 | Bolt-m20x1.5, l100, grade 10.9, anti-corrosion phosphated, hexagonal head | |
| 3 | 5***0 | Spring washer-d=20 | |
| 30 | 3***1 | Lower bracket-front shock absorber | |
| 31 | 3***3 | Left lower curved plate,262,20 | |
| 32 | 5***1 | Bolt | |
| 33 | 3***4 | Support plate,262,20 | |
| 34 | 3***6 | Stabilizer bar bushing,50,70 | |
| 35 | 3***2 | Bracket-stabilizer bar | |
| 36 | 3***8 | Spiril hexagonal flange locknut dtf-co m16x2, nut grade 10 | |
| 37 | 5***9 | Nut-m16x2, grade 10, dacromet, hexagonal flange face with teeth | |
| 38 | 3***7 | Spiril nut dtf-com18x1.5, nut grade 10 | |
| 39 | 3***9 | Bracket-thrust rod, casting | |
| 4 | 5***2 | Nut-m20x1.5, grade 10, anti-corrosion phosphated, type 1 hexagonal | |
| 40 | 5***1 | Bolt-M16x1.5, L50, grade 10.9, anti-corrosion phosphated, hexagonal head | |
| 41 | 5***1 | Bolt-m18x1.5, l80, grade 10.9, anti-corrosion phosphated, hexagonal head | |
| 42 | 2***7 | Transverse thrust rod assembly,685,19 | |
| 43 | 5***1 | Bolt | |
| 44 | 5***0 | Heavy duty spring washers | |
| 45 | 3***2 | Lower bracket-front shock absorber | |
| 5 | 3***1 | Bracket-front stabilizer bar boom | |
| 6 | 3***8 | Bracket-front stabilizer bar boom | |
| 7 | 2***9 | Connecting plate-stabilizer bar | |
| 8 | 5***2 | Nut-m24x3, grade 10, anti-corrosion phosphated, type 1 hexagonal | |
| 9 | 5***0 | Spring washer-d=24 |
