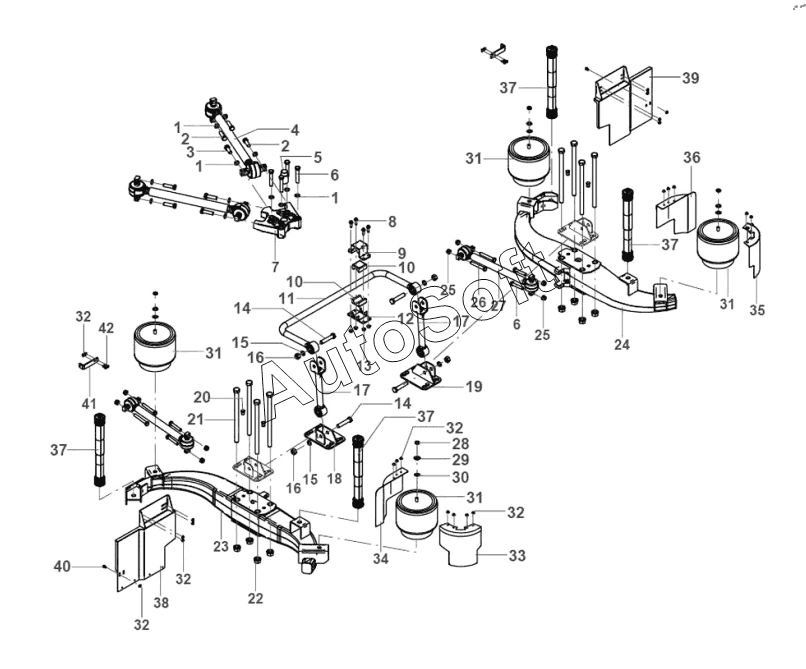

Каталог запасных частей к технике: King Long XMQ-6135. 29-KL-0064 Rear air suspension
1
1
1
2
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
31
31
31
32
32
32
32
32
33
34
35
36
37
37
37
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Heavy duty spring washers | |
| 2 | 5***1 | Bolt-m18x1.5, l65, grade 10.9, anti-corrosion phosphated, hexagonal head | |
| 3 | 5***1 | Bolt-m18x1.5, l55, grade 10.9, anti-corrosion phosphated, hexagonal head | |
| 4 | 2***5 | Longitudinal thrust rod assembly,686,19 | |
| 5 | 2***6 | Positioning pin,d40-d45,82 | |
| 6 | 5***1 | Bolt | |
| 7 | 3***8 | Bracket-rear v-shaped thrust rod, casting | |
| 8 | 5***9 | Bolt-m12x1.75, l40, grade 10.9, dacromet, hexagonal flange face with teeth | |
| 9 | 3***0 | Bracket-stabilizer bar | |
| 10 | 3***0 | Bracket-stabilizer bar | |
| 11 | 2***9 | Rear transverse stabilizer bar assembly,42,1050,360 | |
| 12 | 3***7 | Bracket-rear stabilizer bar | |
| 13 | 5***9 | Nut-m12x1.75, grade 10, dacromet, hexagonal flange face with teeth | |
| 14 | 5***1 | Bolt-m24x3, l115, grade 10.9, anti-corrosion phosphated, hexagonal head | |
| 15 | 5***0 | Spring washer-d=24 | |
| 16 | 5***2 | Nut-m24x3, grade 10, anti-corrosion phosphated, type 1 hexagonal | |
| 17 | 2***7 | Boom assembly-rear suspension, 400 | |
| 18 | 3***6 | Left bracket-rear stabilizer boom | |
| 19 | 3***7 | Right bracket-rear stabilizer boom | |
| 20 | 2***5 | Positioning pin,d20-d25,55 | |
| 21 | 3***6 | 5 series rear axle riding bolt, m27x2.0x450 | |
| 22 | 2***2 | Spiril nut, dtf-co m27 (fine thread), pitch 2, nut grade 10 | |
| 23 | 3***1 | C-type bracket (left)-air bag | |
| 24 | 3***2 | C-type bracket (right)-air bag | |
| 25 | 3***7 | Spiril nut dtf-com18x1.5, nut grade 10 | |
| 26 | 5***1 | Bolt | |
| 27 | 2***6 | Longitudinal thrust rod assembly,626,19 | |
| 28 | 5***2 | Thin nut-m18x1.5, grade 05, anti-corrosion phosphated, hexagonal | |
| 29 | 5***0 | Spring washer-d=18, anti-corrosion phosphated | |
| 30 | 5***0 | Flat washer | |
| 31 | 2***1 | Air spring assembly, firestone w01-m58-5180 | |
| 32 | 5***0 | Lock nut-m8x1.25, grade 8, color zinc plated, full metal hexagonal flange surface | |
| 33 | 3***6 | Left fender-front airbag, 6129 | |
| 34 | 3***6 | Baffle-airbag, 6135qy | |
| 35 | 3***5 | Left fender-rear airbag, 6129 | |
| 36 | 3***5 | Baffle-airbag, 6135qy | |
| 37 | 2***2 | Rear shock absorber assembly, 45, 220, upper and lower pins | |
| 38 | 3***5 | Left fender-air bag, 5 Series autonomous rear air spring suspension | |
| 39 | 3***4 | Right fender-airbag, 5 Series autonomous air spring suspension | |
| 40 | 5***9 | Bolt-m8x1.25, l16, grade 10.9, dacromet, hexagonal flange face with teeth | |
| 41 | 3***1 | Bracket-height valve connecting rod | |
| 42 | 5***0 | Bolt-m8x1.25, l25, 8.8 grade, color zinc plated, hexagonal head |
