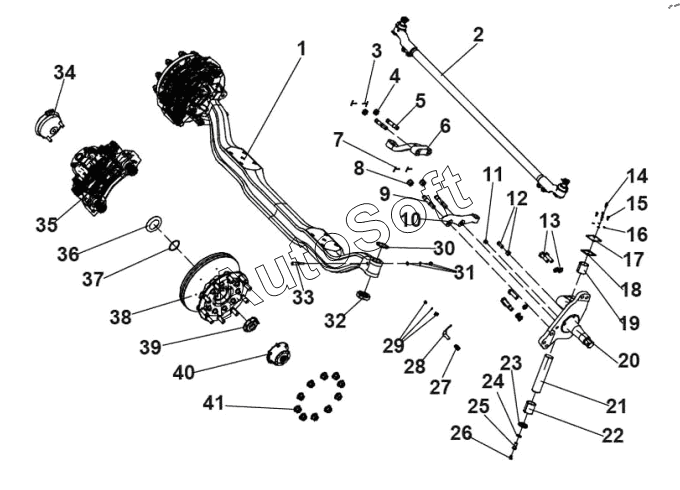

Каталог запасных частей к технике: King Long XMQ-6135. 30-DF-0123 Front axle
31
28
29
30
27
32
33
34
35
36
37
38
39
40
41
2
3
4
5
6
7
8
9
10
11
12
13
1
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 224007455 | 2***5 | Right disc brake assembly, hl22.5 | |
| 230002215 | 2***5 | Adjustment shim-steering knuckle | |
| 230002216 | 2***6 | Adjustment shim-steering knuckle | |
| 230002217 | 2***7 | Adjustment shim-steering knuckle | |
| 230002218 | 2***8 | Adjustment shim-steering knuckle | |
| 230002219 | 2***9 | Adjustment shim-steering knuckle | |
| 230002220 | 2***0 | Adjustment shim-steering knuckle | |
| 230002221 | 2***1 | Adjustment shim-steering knuckle | |
| 230002819 | 2***9 | Right steering knuckle assembly | |
| 230003636 | 2***6 | Front right brake chamber assembly | |
| 230004589 | 2***9 | Adjusting washer | |
| 230004590 | 2***0 | Adjusting washer | |
| 230004591 | 2***1 | Adjusting washer | |
| 230004747 | 2***7 | Right steering knuckle arm | |
| 515006100 | 5***0 | Hexagon head bolts | |
| 535116000 | 5***0 | Hexagonal thin nut | |
| 540110000 | 5***0 | Flat Washers | |
| 540306000 | 5***0 | Spring washer | |
| 540310000 | 5***0 | Spring washer | |
| 540520000 | 5***0 | Spring washer | |
| 1 | 2***5 | Front axle | |
| 2 | 2***7 | Tie rod assembly | |
| 3 | 2***9 | Cotter pin | |
| 4 | 2***1 | Castle nut-steering knuckle arm | |
| 5 | 2***7 | Stud bolt | |
| 6 | 2***1 | Straight pull lever arm | |
| 7 | 2***9 | Cotter pin | |
| 8 | 2***1 | Castle nut-steering knuckle arm | |
| 9 | 2***2 | Stud bolt-steering knuckle arm | |
| 10 | 2***8 | Left steering knuckle arm | |
| 11 | 2***3 | Screw plug | |
| 12 | 2***1 | Steering limit bolt | |
| 13 | 2***0 | Bolt | |
| 14 | 5***0 | Curved neck grease nozzle | |
| 15 | 5***0 | Hexagon head bolts | |
| 16 | 5***0 | Spring washer | |
| 17 | 2***2 | Upper cover-steering knuckle | |
| 18 | 2***3 | Gasket-steering knuckle | |
| 19 | 2***2 | Upper bushing | |
| 20 | 2***8 | Left steering knuckle assembly | |
| 21 | 2***0 | Steering knuckle kingpin | |
| 22 | 2***3 | Lower bushing | |
| 23 | 2***2 | King pin plug assembly | |
| 24 | 5***0 | Flat Washers | |
| 25 | 2***6 | Bolt-dust cap | |
| 26 | 2***8 | Curved neck grease nozzle | |
| 27 | 2***6 | Sensor bush | |
| 28 | 2***5 | Abs sensor | |
| 29 | 2***5 | Clip - secures sensor wire | |
| 30 | 2***4 | Adjustment shim-steering knuckle | |
| 31 | 5***0 | Type 1 hexagonal nut | |
| 32 | 2***5 | Thrust bearing assembly | |
| 33 | 2***4 | Wedge lock pin - king pin | |
| 34 | 2***5 | Front left brake chamber assembly | |
| 35 | 2***4 | Left disc brake assembly, hl22.5 | |
| 36 | 2***7 | Front oil seal seat ring | |
| 37 | 2***4 | O-ring | |
| 38 | 2***9 | Front wheel hub unit assembly | |
| 39 | 2***4 | Fasten the screw nut | |
| 40 | 2***5 | Hub end cover assembly | |
| 41 | 2***9 | Wheel nuts |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
