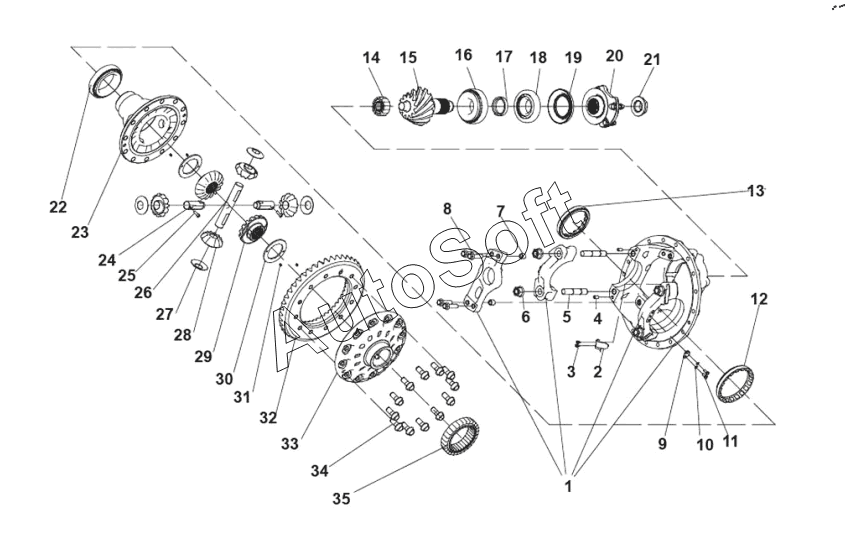

Каталог запасных частей к технике: King Long XMQ-6135. 24-DF-0095 Rear axle main reducer
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 224005962 | 2***2 | Rear axle main reducer assembly | |
| 224005977 | 2***7 | Side gear gasket | |
| 224009323 | 2***3 | Side gear gasket | |
| 224009324 | 2***4 | Side gear gasket | |
| 1 | 2***5 | Reducer housing and bearing cover assembly | |
| 2 | 2***5 | Oil receiving plate | |
| 3 | 2***6 | Hexagonal flange bolts | |
| 4 | 2***4 | Positioning pin | |
| 5 | 2***8 | Studs | |
| 6 | 2***7 | Nut | |
| 7 | 2***1 | Positioning sleeve | |
| 8 | 2***0 | Bolt | |
| 9 | 2***3 | Locking plate-adjusting nut | |
| 10 | 5***0 | Spring washer | |
| 11 | 5***0 | Bolt | |
| 12 | 2***2 | Left adjusting nut | |
| 13 | 2***1 | Right adjusting nut | |
| 14 | 2***5 | Guide bearing | |
| 15 | 2***9 | Rear axle main\passive bevel gear,224200654 | |
| 16 | 2***6 | Main cone rear bearing | |
| 17 | 2***2 | Spacer | |
| 18 | 2***7 | Main cone front bearing | |
| 19 | 2***1 | Oil seal | |
| 20 | 2***3 | Flange assembly | |
| 21 | 2***4 | Main cone large nut | |
| 22 | 2***0 | Right bearing | |
| 23 | 2***9 | Differential right housing | |
| 24 | 2***4 | One word short axis | |
| 25 | 2***6 | Hexagonal countersunk head screws | |
| 26 | 2***3 | One word long axis | |
| 27 | 2***9 | Planetary gear spacer | |
| 28 | 2***7 | Planetary gear | |
| 29 | 2***5 | Side gear | |
| 30 | 2***6 | Side gear gasket | |
| 31 | 2***3 | Positioning pin | |
| 32 | 2***9 | Rear axle main\passive bevel gear,224200654 | |
| 33 | 2***1 | Differential left housing | |
| 34 | 2***0 | Hexagon head bolts | |
| 35 | 2***1 | Left bearing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
