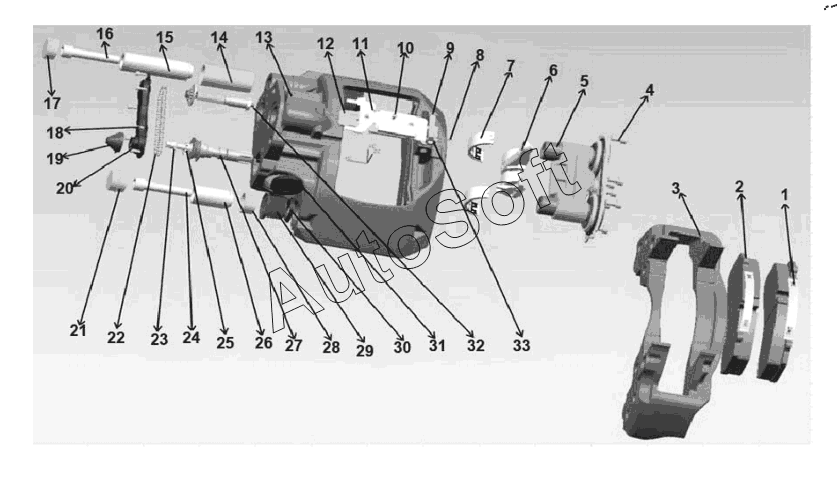

Каталог запасных частей к технике: King Long XMQ-6135. 30-DF-0099 Rear brake
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 224007454 | 2***4 | Left disc brake assembly, hl22.5 | |
| 224007455 | 2***5 | Right disc brake assembly, hl22.5 | |
| 1 | 2***4 | Compression spring | |
| 2 | 2***2 | Friction block | |
| 3 | 2***5 | Caliper bracket | |
| 4 | G***5 | Hexagon socket head screws | |
| 5 | 2***6 | Support body assembly | |
| 6 | 2***7 | Pressure arm assembly | |
| 7 | 2***8 | Bearing | |
| 8 | 5***0 | Cotter pin | |
| 9 | Q***5 | Axle pin | |
| 10 | Q***8 | Phillips pan head screws | |
| 11 | 2***9 | Alarm device protective cover | |
| 12 | 2***0 | Pressure plate | |
| 13 | 2***1 | Caliper body left | |
| 13 | 2***2 | Caliper body right | |
| 14 | 2***3 | Bearing bushing | |
| 15 | 2***4 | Long guide bush | |
| 16 | 2***5 | Hexagon socket bolts | |
| 17 | 2***6 | Block shot | |
| 18 | 2***7 | Screw assembly | |
| 19 | 2***8 | Blocked disk | |
| 20 | 2***9 | Dust-proof disk assembly | |
| 21 | 2***0 | Block shot | |
| 22 | 2***1 | Transmission chain | |
| 23 | 2***1 | Adjust hex nut | |
| 24 | 2***2 | Hexagon socket bolts | |
| 25 | 2***3 | Internal spline sprocket | |
| 26 | 2***4 | Short guide bush | |
| 27 | 2***5 | Active adjustment shaft assembly | |
| 28 | 2***6 | Short guide bushing | |
| 29 | 2***7 | Guide bush dust cover | |
| 30 | 2***8 | Nylon ring | |
| 31 | 2***9 | Clamp body plug | |
| 32 | 2***0 | Passive adjustment shaft assembly | |
| 33 | 1***8 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
