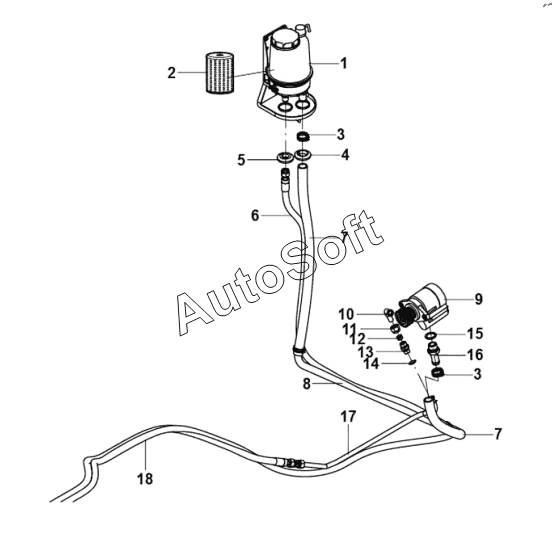

Каталог запасных частей к технике: King Long XMQ-6135. 34-0484 Steering system (II)
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Steering oil tank, 2, transparent (integrated oil pan) | |
| 2 | 2***0 | Filter element, oil tank, power-steering | |
| 3 | 5***0 | Hose ring band | |
| 4 | 4***2 | Rubber sheet,D55,D40,D32 | |
| 5 | 4***3 | Rubber sheet,D55,D40,D23 | |
| 6 | 3***3 | Steering oil return pipe assembly, inner diameter d13, l=4600mm | |
| 7 | 3***0 | Oil-resistant rubber tube, 22,700x100 | |
| 8 | 3***0 | Steering oil inlet pipe assembly,D22,1.5 | |
| 9 | 2***8 | Steering pump assembly, WP10 | |
| 10 | 5***0 | Card sleeve combination right angle connector body-D14, M20x1.5 | |
| 11 | 5***0 | Nuts for sleeve type pipe joints-D14, M20x1.5 | |
| 12 | 5***0 | Card holder-D14 | |
| 13 | 3***0 | Straight connector, M20, M18 | |
| 14 | 5***0 | Sealing gasket-d18 | |
| 15 | 5***0 | Sealing gasket-D27 | |
| 16 | 3***0 | Straight connector, M26, d22 | |
| 17 | 4***0 | Steel pipe,d14x1.5,20# | |
| 18 | 3***0 | Polyurethane reinforced steering pressure hose, zw2450 |
