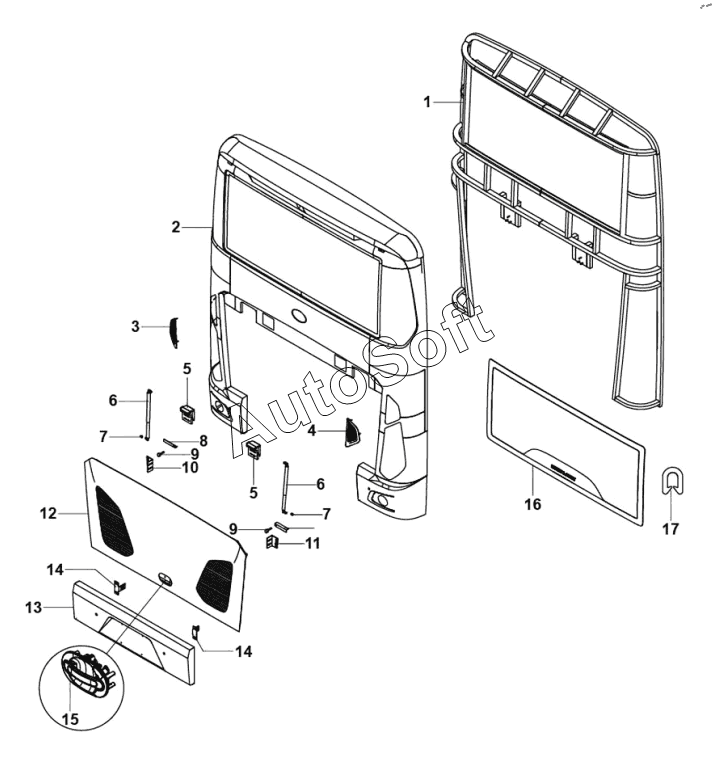

Каталог запасных частей к технике: King Long XMQ-6135. 56-0503 Rear wall
1
2
3
4
5
5
6
6
7
7
8
9
9
10
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Rear frame assembly, 6125qy | |
| 2 | 2***5 | Rear enclosure, fiberglass, 6125qy, with backstop, with probe | |
| 3 | 2***7 | Left rear wall decoration, chrome plated, 6901AY | |
| 4 | 2***6 | Right rear wall decoration, chrome plated, 6901AY | |
| 5 | 2***2 | Rear door hinge, single shaft, Q235 t=6.0 | |
| 6 | 3***3 | Gas spring, YQ 10/22-267-625 Fa460, F1>=380N | |
| 7 | 3***0 | Gas spring lower support, q235a, m8, d15x15mm | |
| 8 | 2***0 | Limit block | |
| 9 | 2***0 | Limit block | |
| 10 | 3***3 | Bracket-barrel door lock, 80x50x100, q235 t=5.0, right side | |
| 11 | 3***2 | Bracket-barrel door lock, 80x50x100, q235 t=5.0 | |
| 12 | 2***4 | Rear compartment door assembly, 6105ay, aluminum hatch, hinge, grille | |
| 13 | 2***6 | Rear bumper, 6135qy, fiberglass, segmented | |
| 14 | 3***3 | Bracket-rear bumper, Q235 t=3.0, rear | |
| 15 | 2***3 | Rear compartment door lock | |
| 16 | 2***4 | Rear glass, 6105ay, tempered white, no street sign, high-mounted brake light | |
| 17 | 4***0 | Sealing strip |
