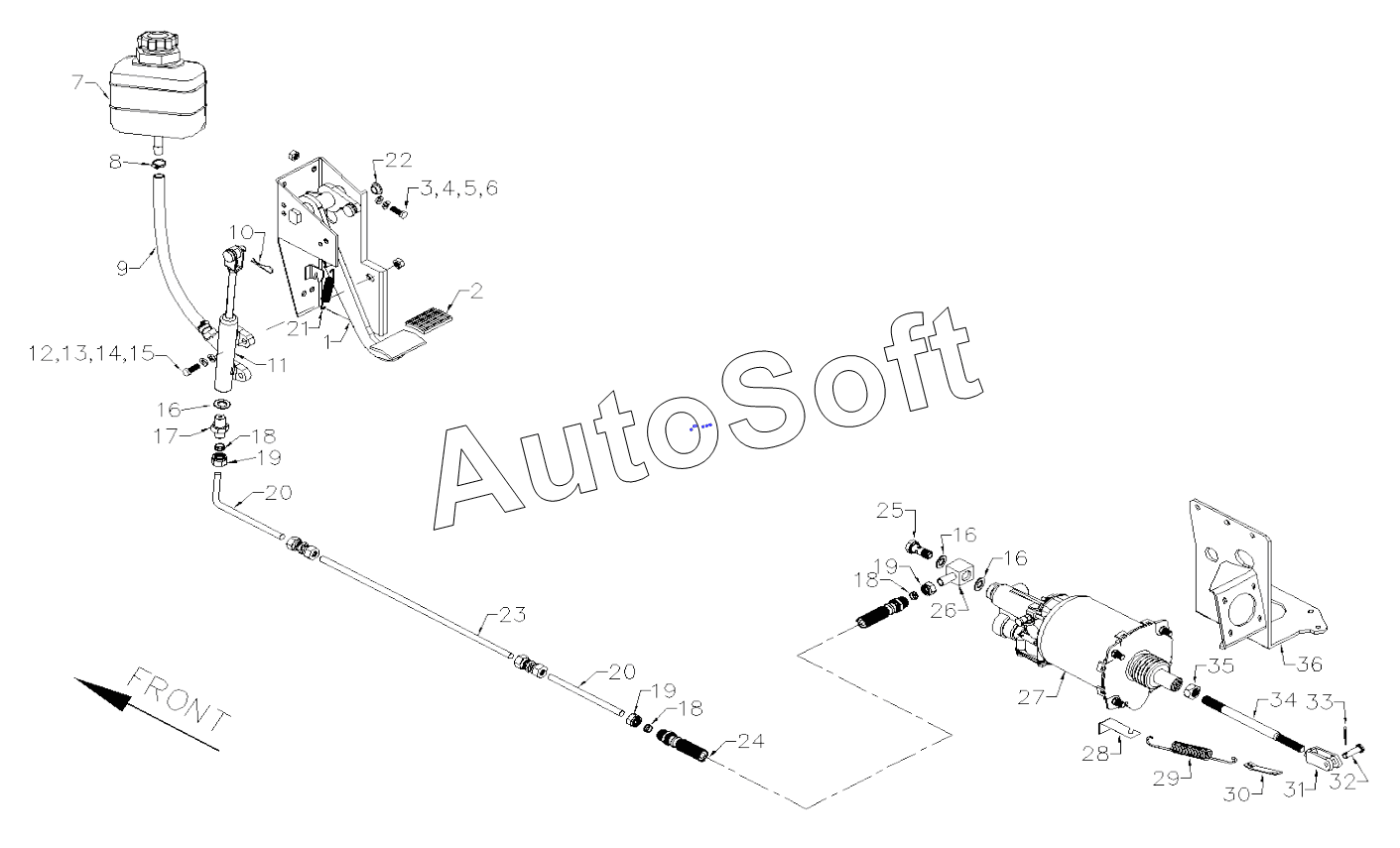

Каталог запасных частей к технике: Golden Dragon XML6845CN-3150236 (2015). CLUTCH OPERATION SYSTEM
28
20
20
21
22
23
24
25
26
27
19
19
19
29
30
31
32
33
34
35
36
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
16
16
17
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***D | Clutch pedal body assembly | |
| 2 | 1***1 | Pedal rubber, clutch | |
| 3 | Q***0 | Hex bolt | |
| 4 | Q***0 | Plane washer | |
| 5 | Q***0 | Spring washer | |
| 6 | Q***0 | Nut | |
| 7 | 1***B | Oil can, clutch | |
| 8 | Q***8 | Clip, double steel wire | |
| 9 | F***4 | Tube, oil-resist, pressure resist | |
| 10 | Q***0 | Cotter pin | |
| 11 | 1***0 | Master cylinder, clutch | |
| 12 | Q***5 | Hex bolt | |
| 13 | Q***2 | Plane washer | |
| 14 | Q***2 | Spring washer | |
| 15 | Q***2 | Nut | |
| 16 | J***4 | Sealing washer | |
| 17 | 6***1 | Connector | |
| 18 | G***8 | Clip | |
| 19 | G***8 | Nut for pipe connector, bite- type | |
| 20 | T***1 | Copper Tube | |
| 21 | 6***2 | Spring | |
| 22 | G***6 | Bushing | |
| 23 | S***T | Double-layer welded pipe | |
| 24 | X***0 | Assistant hose assy, clutch | |
| 25 | Q***5 | Hinge bolt | |
| 26 | 6***0 | Oil connector body, slave cylinder, clutch | |
| 27 | 9***0 | Clutch booster assembly | |
| 28 | 6***1 | Tension spring base | |
| 29 | 6***2 | Spring | |
| 30 | X***0 | Tension spring hook | |
| 31 | 6***1 | Screw fork | |
| 32 | 6***4 | Pin shaft | |
| 33 | Q***6 | Cotter pin | |
| 34 | 6***1 | Tappet, slave cylinder | |
| 35 | 6***2 | Nut | |
| 36 | 6***0 | Bracket, clutch Booster assy |
