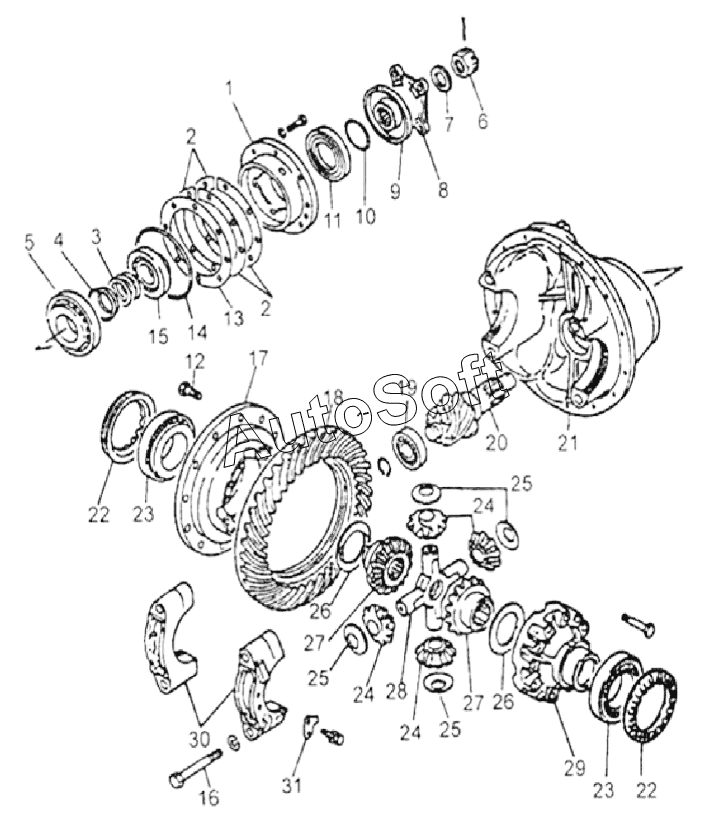

Каталог запасных частей к технике: Golden Dragon XML6845CN-3150236 (2015). DIFFERENTIAL CARRIER ASSY
23
23
15
16
17
18
19
20
21
22
22
13
24
24
24
25
25
25
26
26
27
27
28
29
30
31
3
1
2
2
3
4
5
6
8
9
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2402010-BC02G | 2***G | Reducer assy | |
| 2402020-BC02G | 2***G | Drive pinion & bearing seat assy | |
| 2402065-BC01M | 2***M | Flange and dust cover | |
| 2402110-BR15A | 2***A | Differential case assy | |
| 2402310-BE01B | 2***B | Differential assy | |
| 2402315-BR15A | 2***A | Differential case assy | |
| Q2181470-0H1-J1 | Q***1 | Bolt | |
| 1 | 2***6 | Bearing seat | |
| 2 | 2***4 | Adjusting washer | |
| 3 | 2***9 | Separating adjust shim | |
| 3 | 2***6 | Separating adjust shim | |
| 4 | 2***1 | Spacer | |
| 5 | 2***A | Front bearing assy | |
| 6 | 1***2 | Hex slotted nut | |
| 8 | 2***7 | Flange | |
| 9 | 2***M | Dust cover | |
| 11 | 2***A | Oil seal assy | |
| 12 | Q***1 | Bolt | |
| 13 | 2***4 | Adjusting washer | |
| 15 | 2***A | Front bearing assy | |
| 16 | Q***1 | Bolt | |
| 17 | 2***A | Left bevel gear differential case | |
| 18 | M***9 | Ring gear | |
| 19 | 2***A | Rear bearing assy | |
| 20 | M***9 | Drive pinion | |
| 21 | 2***A | Differential case | |
| 22 | 2***1 | Adjusting nut | |
| 23 | 2***B | Differential bearing assy | |
| 24 | 2***B | Planet gear | |
| 25 | 2***B | Thrust washer | |
| 26 | 2***B | Thrust washer | |
| 27 | 2***5 | Side gear | |
| 28 | 2***1 | Spider | |
| 29 | 2***A | Right bevel gear differential case | |
| 30 | 2***A | Bearing cap | |
| 31 | 2***3 | Lock plate |
