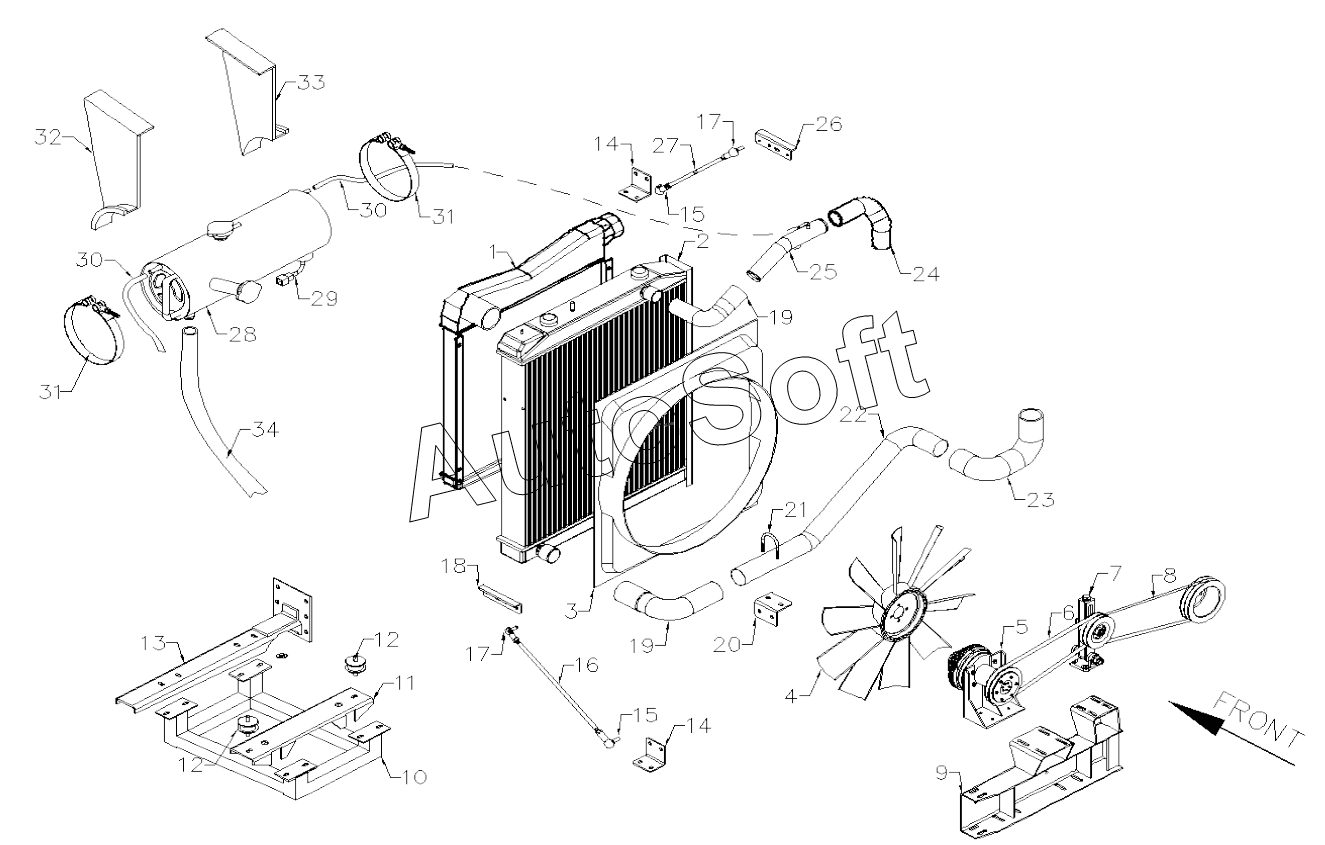

Каталог запасных частей к технике: Golden Dragon XML6845CN-3150236 (2015). COOLING SYSTEM
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
15
16
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Intercooler assembly | |
| 2 | X***0 | Radiator assembly | |
| 3 | 6***1 | Cowl kit | |
| 4 | F***C | Fan assembly | |
| 5 | X***A | Three-speed electromagnetic clutch device | |
| 6 | A***5 | Belt | |
| 7 | 6***0 | Intermediate pulley assembly, adjusting lever | |
| 8 | A***5 | Belt | |
| 9 | 6***4 | Cross beam fitting, front, radiator | |
| 10 | 6***4 | Bracket component, radiator | |
| 11 | 6***0 | Brcket | |
| 12 | 1***B | Mounting cushion, radiator | |
| 13 | 6***4 | Front cross beam, mounting, radiator | |
| 14 | 6***2 | Strut support | |
| 15 | Q***0 | Ball joint | |
| 16 | X***0 | Strut, water tank | |
| 17 | Q***0 | Ball joint | |
| 18 | 6***1 | Fixing plate, radiator | |
| 19 | 6***1 | Connector, rubber | |
| 20 | 6***9 | Bracket, fixing water pipe | |
| 21 | 6***2 | U-bolt | |
| 22 | 6***5 | Water intake pipe, engine | |
| 23 | S***X | Rubber hose | |
| 24 | 6***3 | Connector, rubber | |
| 25 | 6***5 | Steel pipe, water outlet, engine | |
| 26 | 6***1 | Fixing plate, radiator | |
| 27 | 6***2 | Sturt, water tank | |
| 28 | 6***S | Expension water tank assembly | |
| 29 | 6***0 | Electric alarm switch, water level, water tank | |
| 30 | S***8 | Vent pipe | |
| 31 | T***7 | Clamp | |
| 32 | 6***0 | Bracket | |
| 33 | 6***0 | Bracket | |
| 34 | X***0 | Hot water pipe |
