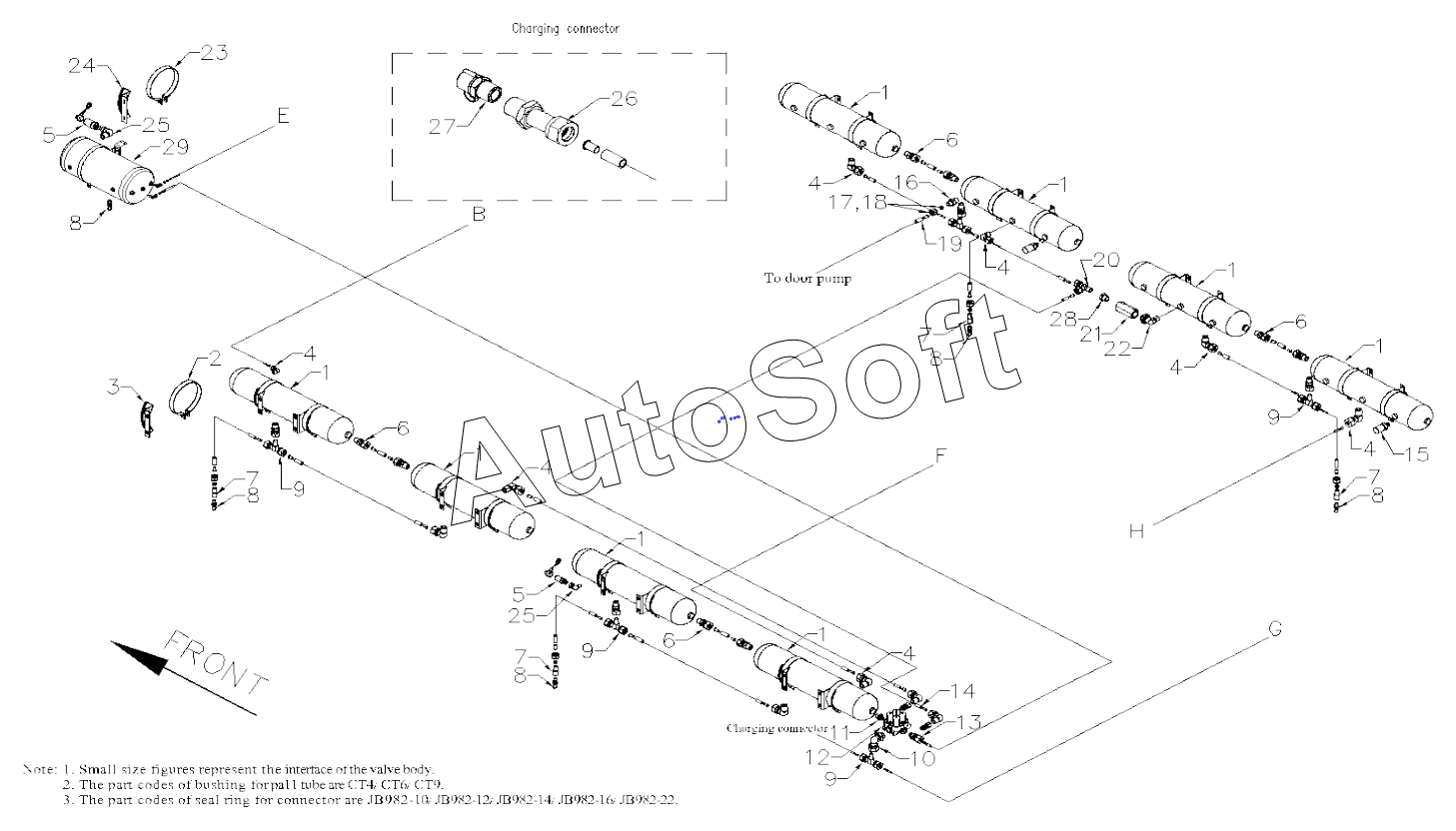

Каталог запасных частей к технике: Golden Dragon XML6125CN-3150244 (2015). AIR CYLINDER AND 4-WAY PROTECTIVE VALVE
15
29
28
27
26
25
25
24
23
22
21
20
19
18
17
16
1
1
1
1
1
1
1
1
14
13
12
11
10
9
9
9
9
8
8
8
8
8
7
7
7
7
6
6
6
6
5
5
4
4
4
4
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Air cylinder | |
| 2 | 6***0 | Clamp, air cylinder | |
| 3 | 6***0 | Bracket, air cylinder | |
| 4 | Q***8 | Straight thread elbow connector | |
| 5 | 3***5 | Air pressure sensor | |
| 6 | Q***8 | Straight thread connector | |
| 7 | 3***1 | Connector, water drain valve | |
| 8 | 3***0 | Water drain valve, air cyinder | |
| 9 | G***2 | Combined thread three-way pipe | |
| 10 | W***1 | Connector | |
| 11 | 6***2 | Connector body, 4-way protective valve | |
| 12 | 9***0 | 4-way protective valve | |
| 13 | G***2 | Straight connector, bite-type end | |
| 14 | P***5 | Pall tube | |
| 15 | 6***0 | Air pressure switch | |
| 16 | X***0 | Connector, door pump | |
| 17 | G***8 | Nut for pipe connector, bite- type | |
| 18 | G***8 | Clip | |
| 19 | P***1 | Pall tube | |
| 20 | Q***8 | Conical thread 3-way connector | |
| 21 | A***0 | One - way valve | |
| 22 | N***L | Connector | |
| 23 | 6***1 | Clamp, air cylinder | |
| 24 | 6***2 | Bracket, air cylinder | |
| 25 | 6***3 | Transition connector, air pressure sensor | |
| 26 | 6***0 | Transition connector, air taking | |
| 27 | 3***0 | Air take connector | |
| 28 | 6***4 | Transition connector | |
| 29 | 6***5 | Air cylinder |
