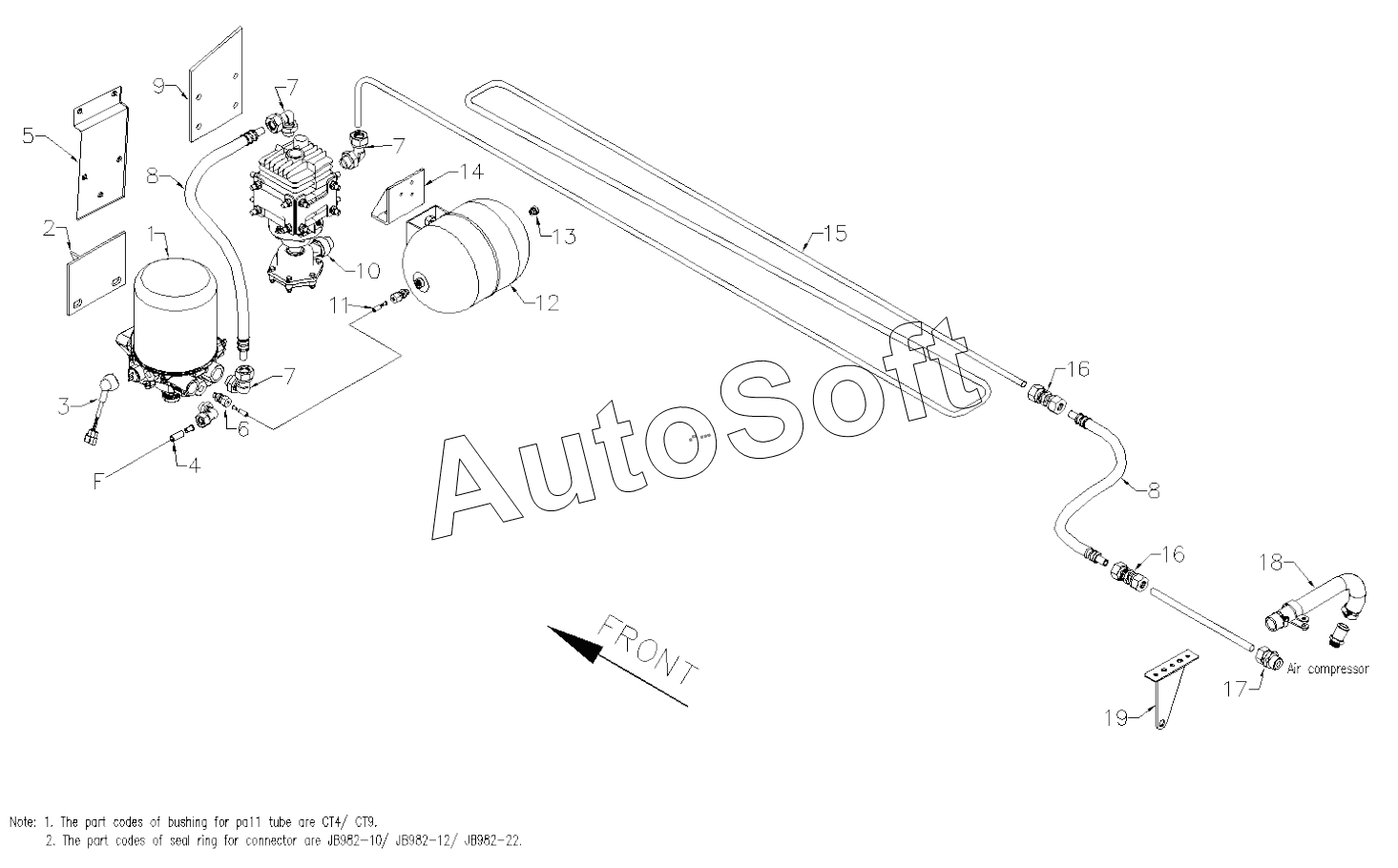

Каталог запасных частей к технике: Golden Dragon XML6127CNG-3141495 (2015). AIR SUPPLY
10
19
18
17
16
16
15
14
13
12
11
1
9
8
8
7
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Air dryer | |
| 2 | 6***1 | Bracket, air dryer | |
| 3 | 8***Y | Connector, air dryer | |
| 4 | P***M | Pall tube | |
| 5 | 6***1 | Bracket, air dryer | |
| 6 | 6***2 | Connector, air dryer | |
| 7 | G***8 | Straight adjustable thread elbow connector | |
| 8 | G***0 | High temperature pipe | |
| 9 | 6***1 | Bracket, condenser | |
| 10 | 3***0 | Condenser | |
| 11 | P***1 | Pall tube | |
| 12 | 1***5 | Regeneration air reservoir | |
| 13 | W***0 | Screw plug, Hex | |
| 14 | 6***0 | Bracket, regeneration air reservoir | |
| 15 | 6***2 | Copper pipe, air supply | |
| 16 | G***8 | Straight thread connector | |
| 17 | 3***F | Connector, air exhaust, air compressor | |
| 18 | 6***6 | Rubber pipe | |
| 19 | 1***5 | Bracket, copper pipe, air supply |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
