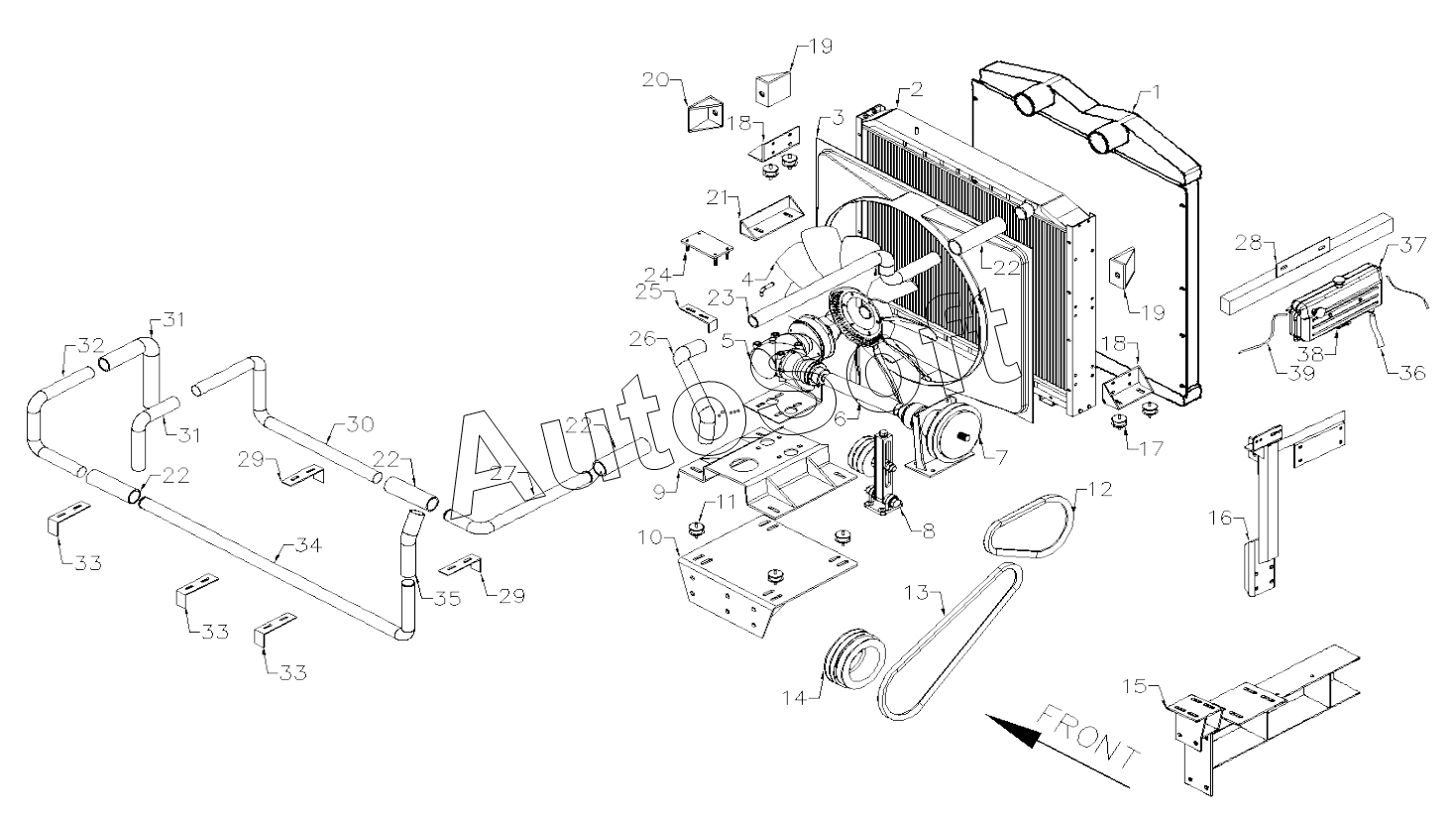

Каталог запасных частей к технике: Golden Dragon XML6139JR-3141082 (2015). COOLING SYSTEM
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
22
22
23
24
25
26
27
28
29
29
30
31
31
32
33
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Intercooler assembly | |
| 2 | 6***0 | Radiator assembly | |
| 3 | 6***0 | Cowl kit | |
| 4 | F***2 | Fan | |
| 5 | X***R | Three-speed electromagnetic clutch actuator | |
| 6 | X***5 | Shaft | |
| 7 | X***B | Mid-wheel mechanism | |
| 8 | F***0 | Adjusting lever intermediate wheel assembly | |
| 9 | 6***0 | Bracket | |
| 10 | 6***0 | Bracket | |
| 11 | 1***0 | Cushion, rubber | |
| 12 | R***0 | Belt | |
| 13 | R***5 | Belt | |
| 14 | 6***0 | Crankshaft belt pulley | |
| 15 | 6***0 | Extension beam assy, radiator | |
| 16 | 6***0 | Bracket | |
| 17 | 1***0 | Mounting cushion assembly, radiator | |
| 18 | 6***7 | Bracket | |
| 19 | 6***6 | Bracket | |
| 20 | 6***2 | Bracket | |
| 21 | 6***3 | Bracket | |
| 22 | 6***1 | Rubber hose | |
| 23 | 6***3 | Water outlet steel pipe, engine | |
| 24 | 6***0 | Bolt plate | |
| 25 | 6***9 | Bracket | |
| 26 | 6***1 | Water pipe fitting | |
| 27 | 6***2 | Water inlet steel pipe | |
| 28 | 6***5 | Mounting plate, expansion water tank | |
| 29 | 6***9 | Brcket | |
| 30 | 6***4 | Water inlet steel pipe | |
| 31 | X***1 | Rubber tube, water inlet, water tank | |
| 32 | 6***2 | Water inlet steel pipe | |
| 33 | 6***9 | Bracket | |
| 34 | 6***4 | Water inlet steel pipe | |
| 35 | 6***3 | Water pipe fitting | |
| 36 | X***0 | Hot water pipe | |
| 37 | 6***G | Expension water tank assembly | |
| 38 | 6***0 | Electric alarm switch, water level, water tank | |
| 39 | S***8 | Vent pipe |
