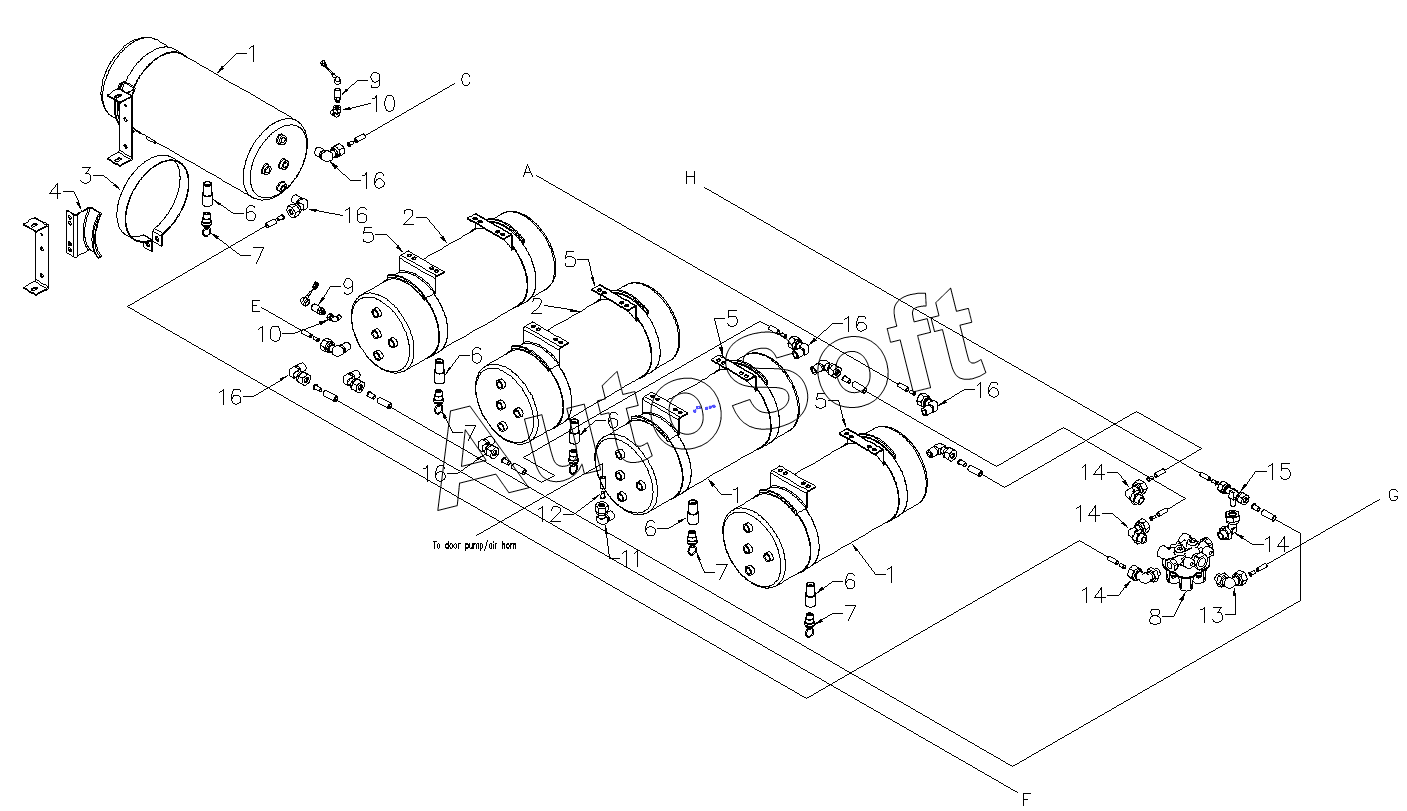

Каталог запасных частей к технике: Golden Dragon XML6105CN-7150227 (2015). AIR CYLINDER AND 4-WAY PROTECTIVE VALVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
3
4
5
5
5
5
6
6
6
6
6
7
7
7
7
8
9
9
10
10
11
12
13
14
14
14
14
15
16
16
16
16
16
16
Позиция на иллюстрации Заводской номер детали Название детали
1 6***G Air cylinder assy
2 6***G Air cylinder assy
3 6***1 Clamp, air cylinder
4 6***9 Bracket, air cylinder
5 6***5 Bracket, air cylinder
6 3***C Connector, water drain, air cyinder
7 3***0 Water drain valve, air cyinder
8 9***0 4-way protective valve
9 3***C Air pressure sensor
10 6***3 Transition connector, air pressure sensor
11 X***0 Connector, door pump
12 P***1 Pall tube
13 W***1 Connector
14 X***0 Straight adjustable thread elbow connector
15 G***2 Combined thread three-way pipe
16 Q***8 Straight thread elbow connector
