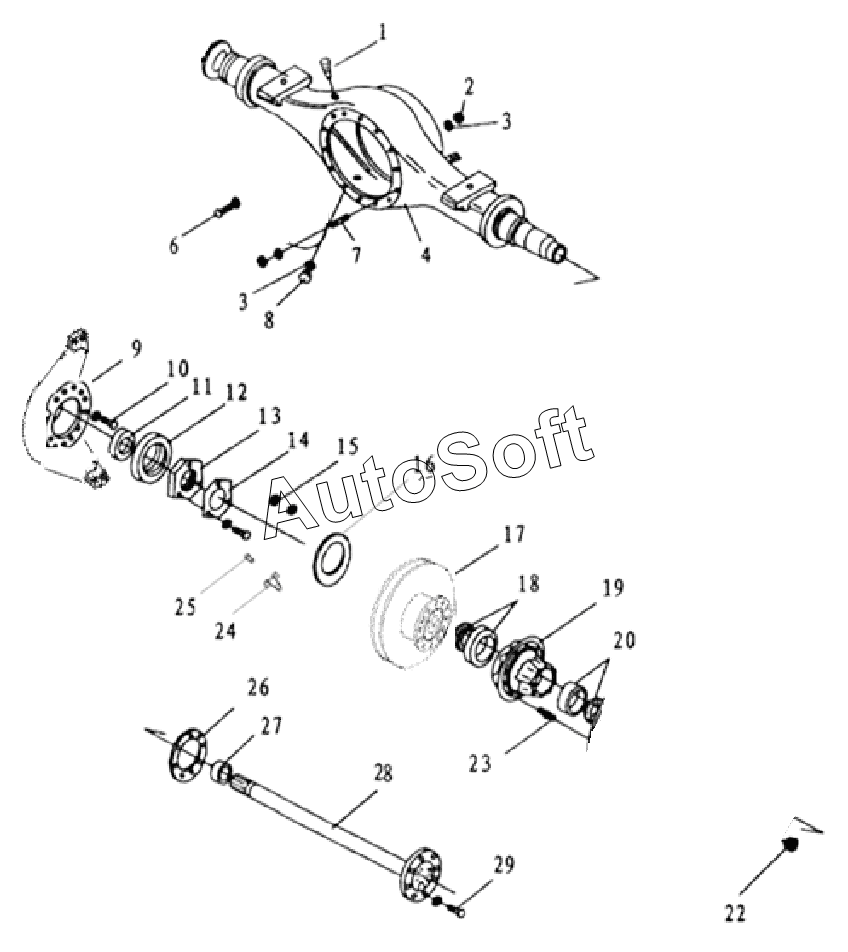

Каталог запасных частей к технике: Golden Dragon XML6105CN-7150227 (2015). REAR AXLE ASSY
22
13
14
15
16
17
18
19
20
12
23
24
25
25
26
27
28
29
4
1
2
3
3
4
4
4
6
7
8
9
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502065-NQ26Y | 3***Y | Rear hub brake disc assembly | |
| BS8517 | B***7 | Rear left spring energy storage brake chamber assembly | |
| BS8518 | B***8 | Rear right spring energy storage brake chamber assembly | |
| 1 | 2***8 | Vent plug | |
| 2 | 2***5 | Plug, oil level | |
| 3 | 2***6 | Sealing washer | |
| 4 | 2***E | Rear axle housing assy | |
| 4 | 2***2 | Bolt | |
| 4 | Q***1 | Heavy-duty spring washer | |
| 4 | Q***6 | Drain plug | |
| 6 | Q***1 | Rear brake plate assy | |
| 7 | 2***3 | Bolt | |
| 8 | 2***2 | Oil drain plug | |
| 9 | 3***6 | Rear oil seal collar | |
| 9 | 3***6 | Rear hub oil seal assy | |
| 10 | Q***1 | Rear hub adjusting nut | |
| 11 | 3***5 | Lock washer | |
| 12 | 3***Y | Screw | |
| 13 | 2***A | Abs rear ring | |
| 14 | 2***1 | Rear brake drum | |
| 15 | Q***6 | Rear hub inner bearing assy | |
| 16 | 2***1 | Rear hub | |
| 17 | 3***5 | Brake disc | |
| 18 | 3***0 | Outer bearing assy, rear hub | |
| 19 | 3***5 | Tyre bolt | |
| 20 | 3***0 | Abs sensor bracket | |
| 22 | 3***4 | Nut | |
| 23 | 3***1 | Bolt | |
| 24 | 2***2 | Axle shaft seal assy | |
| 25 | 3***0 | ABS sensor | |
| 25 | 3***1 | Clamping sleeve | |
| 26 | 2***4 | Rear hub & brake drum assy | |
| 27 | 2***Y | Axle shaft seal assy | |
| 28 | 2***5 | Axle shaft | |
| 29 | 2***3 | Axle shaft bolt |
