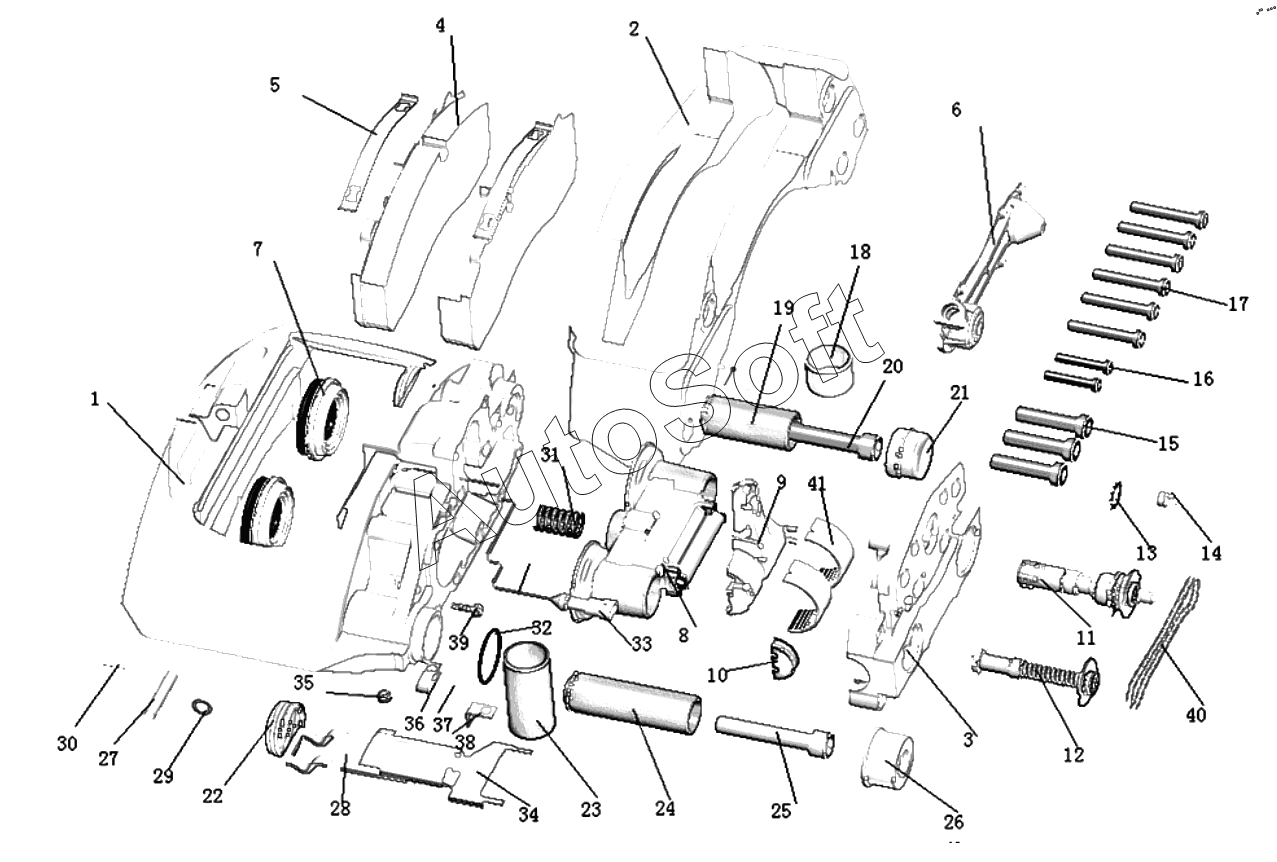

Каталог запасных частей к технике: Higer KLQ6129TQL-LVR. DISC BRAKE, FRONT
32
21
22
23
24
25
26
27
28
29
30
31
20
33
34
35
36
37
38
39
40
41
9
1
1
2
3
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 35BUF-02501 | 3***1 | Brake assy, LH | |
| 35BUF-02502 | 3***2 | Brake assyRH | |
| 1 | 3***1 | Brake plier housing | |
| 1 | 3***2 | Brake plier housing | |
| 2 | 3***6 | Brake caliper bracket | |
| 3 | 3***4 | Cover, brake caliper | |
| 3 | 3***5 | Cover, brake caliper | |
| 4 | 3***9 | Brake block assembly | |
| 5 | 3***9 | Spring, brake block | |
| 6 | 3***5 | Dust cap | |
| 7 | 3***0 | Regulator | |
| 8 | 3***6 | Support | |
| 9 | 3***7 | Pressue arm assy | |
| 10 | 3***8 | Pulg, cylinder cover | |
| 11 | 3***1 | Regulator assembly. | |
| 12 | 3***9 | Driven automatic adjusting mechanism | |
| 13 | 3***0 | Drive sprocket | |
| 14 | 3***1 | Torque protector | |
| 15 | Q***5 | Bolt | |
| 16 | Q***5 | Bolt | |
| 17 | Q***0 | Bolt | |
| 18 | 3***3 | SHORT COPPER BUSH | |
| 19 | 3***4 | SHORT PIN | |
| 20 | 3***4 | Bolt, pin | |
| 21 | 3***3 | Dust cover | |
| 22 | 3***6 | Roller | |
| 23 | 3***3 | Copper bushing | |
| 24 | 3***7 | Pin | |
| 25 | 3***8 | Bolt | |
| 26 | 3***9 | Dust cap | |
| 27 | 3***0 | Pin axis | |
| 28 | 3***1 | Plate, brake block | |
| 29 | Q***9 | Washer, axis pin | |
| 30 | Q***0 | Lock pin | |
| 31 | 3***2 | Return spring | |
| 32 | 3***0 | O ring | |
| 33 | 3***8 | Alarming wiring | |
| 34 | 3***2 | Gurad plate | |
| 35 | Q***6 | Inside hex bolt | |
| 36 | 3***9 | Wire clamp | |
| 37 | Q***6 | I type nut; hex | |
| 38 | 3***2 | Bracket | |
| 39 | Q***5 | Inside hex bolt | |
| 40 | 3***7 | Chain | |
| 41 | 3***8 | Needle bearing | |
| 42 | 3***3 | Ring | |
| 43 | 3***0 | Screw |
