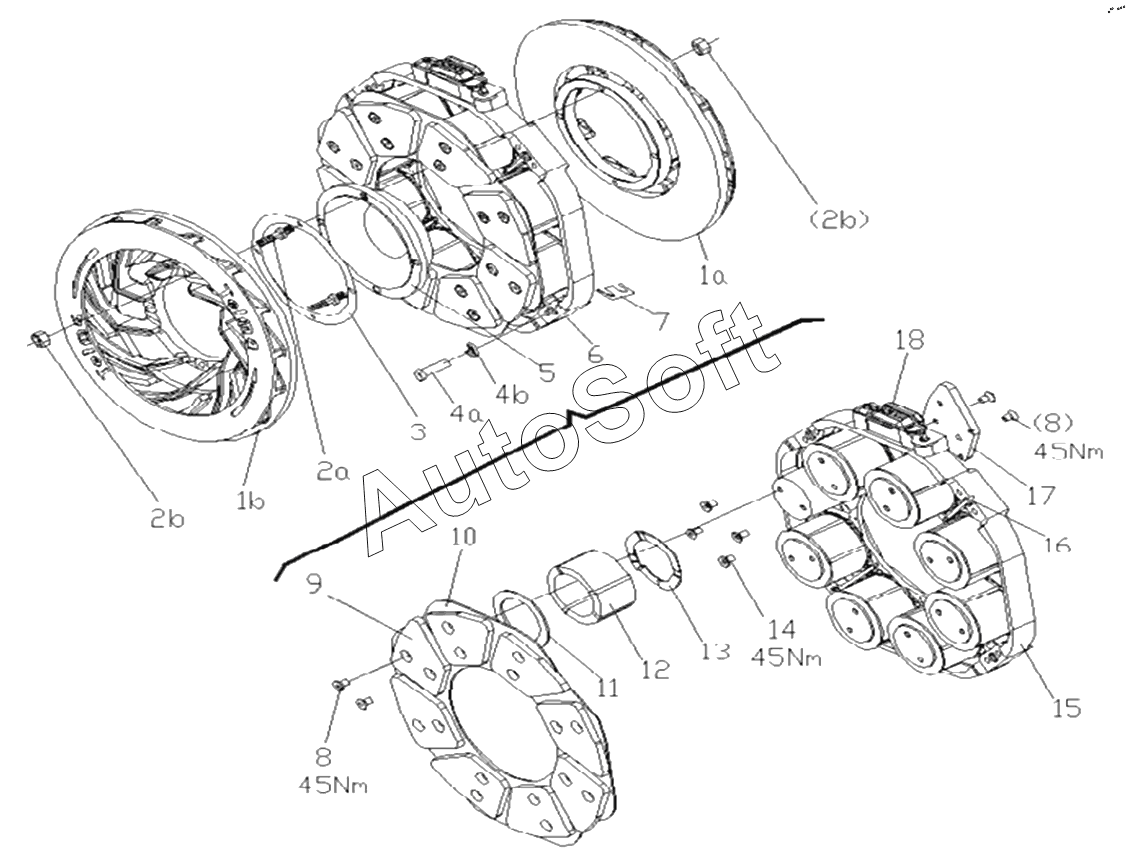

Каталог запасных частей к технике: Higer KLQ6129TQL-LVR. RETARDER ASSEMBLY

1a
1b
2a
2b
2b
3
4a
4b
6
7
8
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
35MBF-24240-H | 3***H | Retarder assembly | |
10 | 3***5 | Upper stator disk | |
11 | 3***6 | Coil gasket | |
12 | 3***6 | Coil assembly | |
13 | 3***8 | Coil down pad | |
14 | 3***1 | Screw | |
15 | 3***9 | Lower stator disk | |
16 | 3***1 | Lead fixing piece | |
17 | 3***2 | Lower counter electrode | |
18 | 3***3 | Junction box | |
1a | 3***1 | Inner rotor | |
1b | 3***2 | Outer rotor | |
2a | 3***0 | Stud | |
2b | 3***9 | Lock nut | |
3 | 3***6 | Rotor adjusting gasket | |
4a | 3***3 | Fixing bolt, stator | |
4b | 3***4 | Fixing gasket, stator | |
6 | 3***4 | Stator assy | |
7 | 3***1 | Stator gasket | |
8 | 3***5 | Bolt | |
9 | 3***4 | Upper counter electrode |
