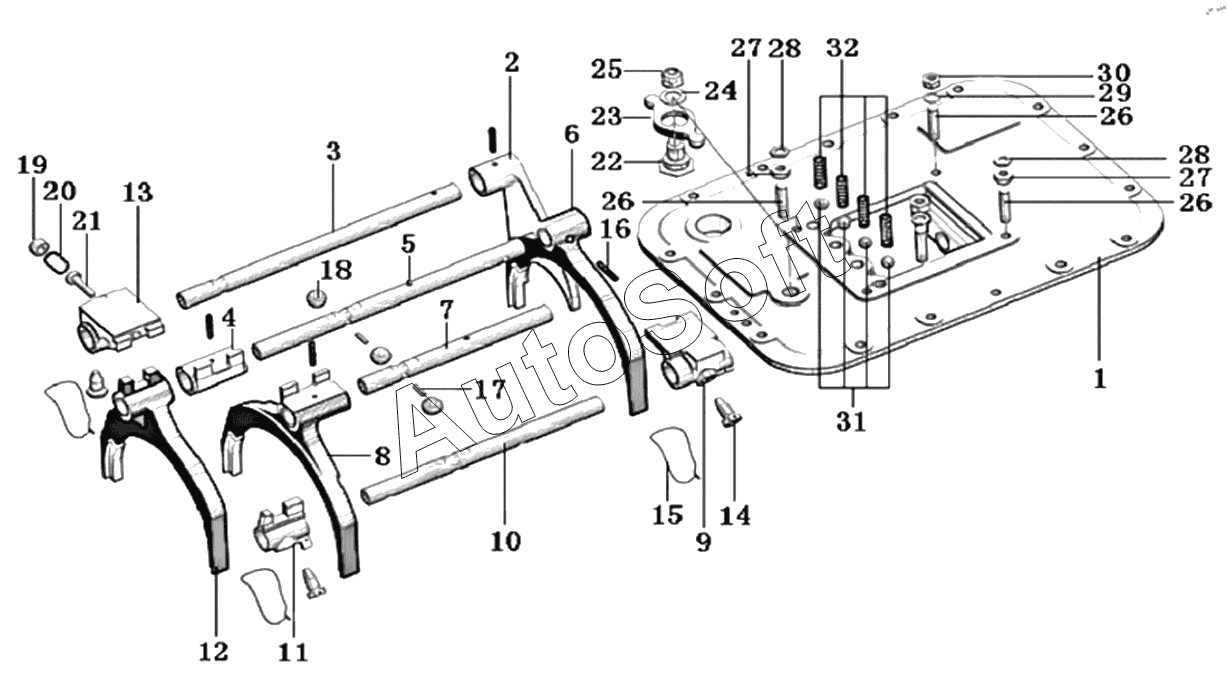

Каталог запасных частей к технике: Higer KLQ6129TQL-LVR. UPPER HOUSING ASSY
16
32
31
30
29
28
28
27
27
26
26
26
25
24
23
22
18
17
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17VCD-02660 | 1***0 | Upper housing assy | |
| 1 | 1***1 | Upper cover | |
| 2 | 1***2 | Reverse fork | |
| 3 | 1***2 | Reverse shift rail | |
| 4 | 1***3 | Gearshift guide block , 1-2gear | |
| 5 | 1***3 | Shift rail, 1-2 gear | |
| 6 | 1***6 | Shiftfork, 1-2 gear | |
| 7 | 1***4 | Shift rail, 3-4 gear | |
| 8 | 1***5 | Shiftfork, 3-4 gear | |
| 9 | 1***4 | Gearshift guide block , 5-6gear | |
| 10 | 1***6 | Shift rail, 5-6 gear | |
| 11 | 1***7 | Gearshift guide block | |
| 12 | 1***8 | Shiftfork, 5-6 gear | |
| 13 | 1***5 | Guiding block, reverse gear | |
| 14 | 1***4 | Shift tightening bolt | |
| 16 | 1***6 | Elastic cylindrical pin | |
| 17 | 1***7 | Lock pin | |
| 18 | 1***8 | Steel ball | |
| 22 | 1***2 | Bearing pin | |
| 23 | 1***6 | Shift fork | |
| 24 | Q***2 | Plain washer | |
| 25 | 1***5 | Nut | |
| 26 | 1***6 | Stud bolt | |
| 27 | 1***7 | Hex nut | |
| 28 | Q***0 | Hex nut | |
| 29 | Q***0 | Spring washer | |
| 30 | 1***0 | Hex nut | |
| 31 | 1***1 | Steel ball | |
| 32 | 1***6 | Compression spring | |
| 33 | 1***9 | Fork shaft |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
