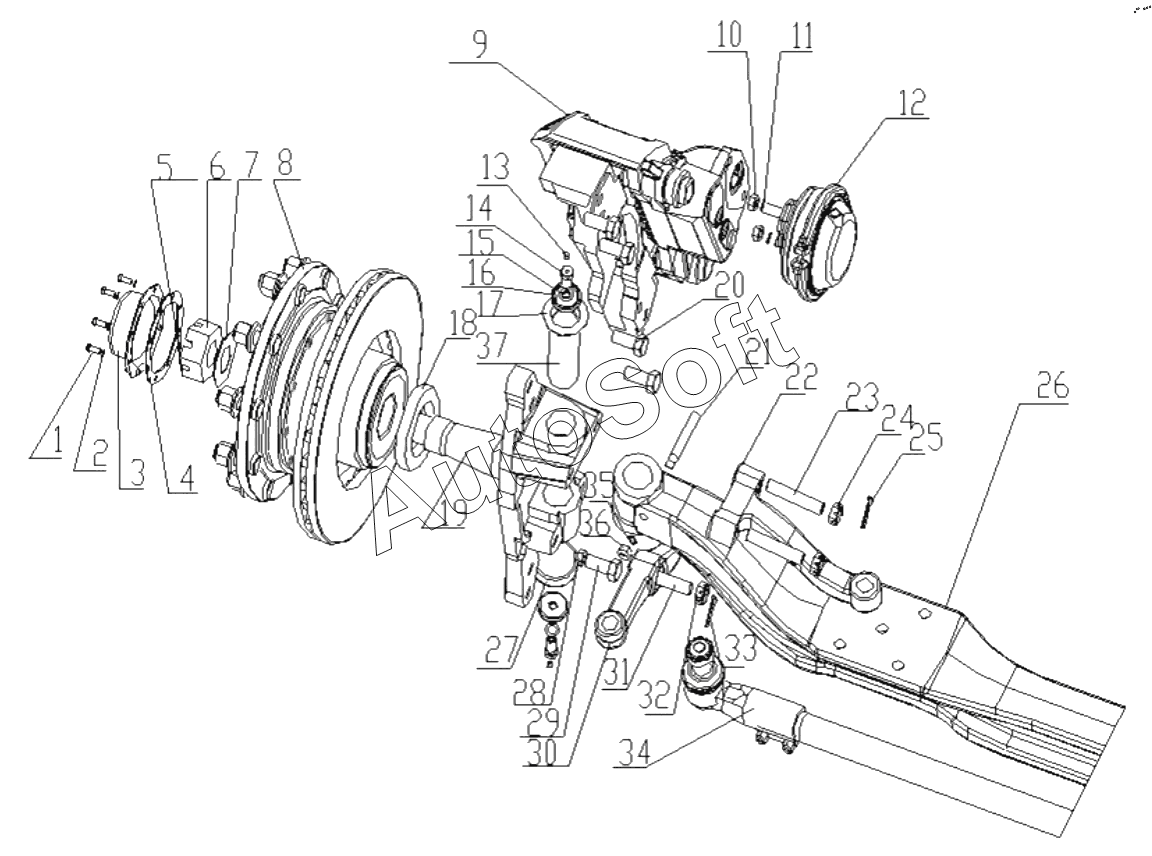

Каталог запасных частей к технике: Higer KLQ6129TQL-LVR. FRONT AXLE ASSEMBLY
1
2
3
5
6
7
8
10
11
13
14
15
16
17
18
20
21
22
26
27
28
29
31
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30Y11-00020-PCT | 3***T | Front axle assembly | |
| 1 | Q***6 | Hex bolt | |
| 10 | Q***6 | Hex nut | |
| 11 | Q***6 | Heavy-duty spring washer | |
| 12L | 3***1 | Left brake chamber | |
| 12R | 3***2 | Right brake chamber | |
| 13 | Q***0 | Bent neck grease nozzle | |
| 14 | 3***1 | Bolt, Kingpin Cover | |
| 15 | Q***6 | Washer | |
| 16 | 3***2 | Kingpin block cover assembly | |
| 17 | 3***9 | Steering knuckle adjusting washer | |
| 18 | 3***5 | Oil seal retainer | |
| 19.1 | 3***3 | Upper bushing | |
| 19.2 | 3***4 | Lower bushing | |
| 19.3 | 3***2 | Rubber plug | |
| 19L | 3***7 | Steering knuckle assy, LH | |
| 19R | 3***8 | Steering knuckle assy, RH | |
| 2 | Q***8 | Spring washer | |
| 20 | Q***2 | Flange bolt | |
| 21 | 3***0 | Wedge lock pin | |
| 22 | 3***1 | Straight lever arm | |
| 26 | 3***9 | Front axle | |
| 27 | 3***2 | Thrust bearing | |
| 28 | 3***4 | Locking nut | |
| 29 | 3***5 | Steering limit bolt | |
| 3 | 3***1 | Wheel hub cover | |
| 30L | 3***5 | Steering knuckle arm, LH | |
| 30R | 3***3 | Steering knuckle arm, RH | |
| 31 | 3***3 | Stud | |
| 33 | 2***6 | Cotter pin | |
| 34 | 3***2 | Tie rod assy | |
| 35 | Q***2 | Heavy-duty spring washer | |
| 36 | Q***2 | Hex nut | |
| 37 | 3***1 | Kingpin | |
| 5 | 3***1 | Cotter pin | |
| 6 | 3***3 | Slotted nut | |
| 7 | 3***7 | Reducing wear baffle | |
| 8 | 3***1 | Front wheel hub and brake disc assy | |
| 9L | 3***1 | Brake assy, LH | |
| 9R | 3***2 | Brake assyRH | |
| b | 3***4 | Bellows | |
| b | 3***5 | ABS sensor and bushing assy | |
| `23 | 3***3 | Stud |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
