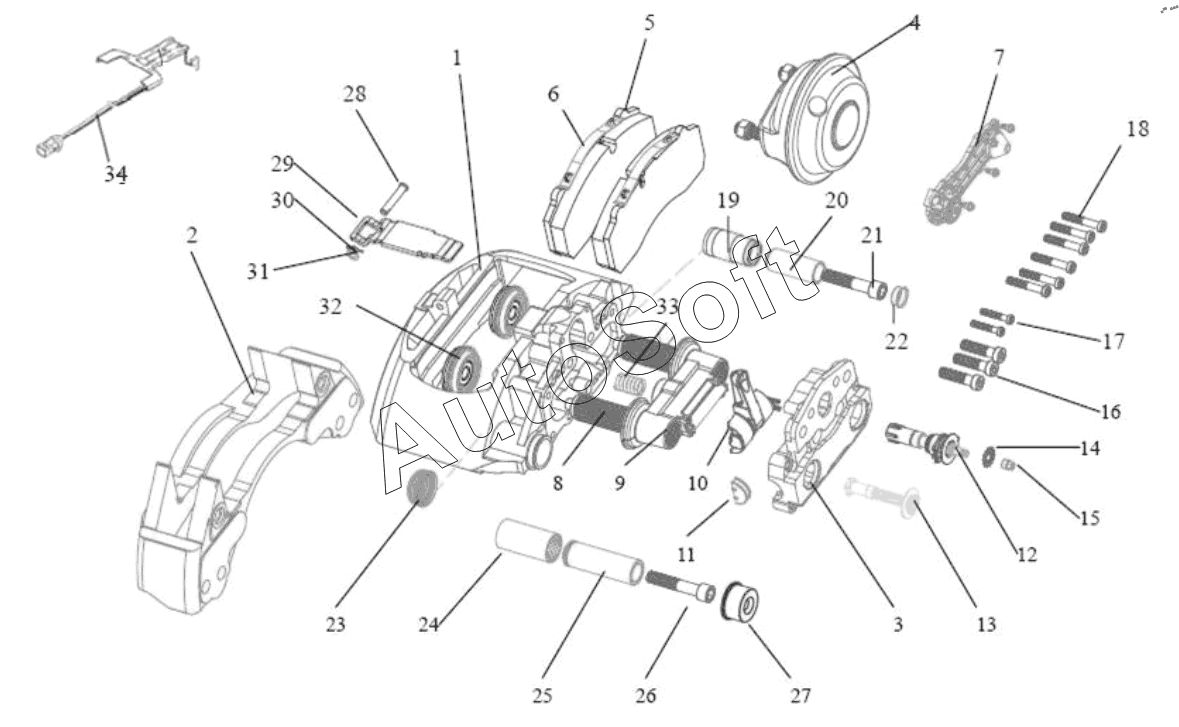

Каталог запасных частей к технике: Higer KLQ6109GS. BRAKE CALIPER ASSY.пјЊRH
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
34
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 35XM1-01504 | 3***4 | Brake caliper assy, rh | |
| 1 | 3***2 | Brake plier housing | |
| 2 | 3***3 | Bracket, caliper | |
| 3 | 3***2 | Cover, brake caliper | |
| 4 | 3***2 | Brake chamber | |
| 5 | 3***8 | Brake pads | |
| 6 | 3***9 | Spring, brake block | |
| 7 | 3***5 | Dust cap | |
| 8 | 3***0 | Regulator | |
| 9 | 3***6 | Support | |
| 10 | 3***7 | Pressue arm assy | |
| 11 | 3***8 | Pulg, cylinder cover | |
| 12 | 3***1 | Regulator assembly. | |
| 13 | 3***9 | Driven automatic adjusting mechanism | |
| 14 | 3***0 | Drive sprocket | |
| 15 | 3***1 | Torque protector | |
| 16 | Q***5 | Bolt | |
| 17 | Q***5 | Bolt | |
| 18 | Q***0 | Bolt | |
| 19 | 3***2 | Protection sleeve | |
| 20 | 3***3 | Pin | |
| 21 | 3***4 | Bolt, pin | |
| 22 | 3***5 | Plug, pin | |
| 23 | 3***6 | Roller | |
| 24 | 3***3 | Copper bushing | |
| 25 | 3***7 | Pin | |
| 26 | 3***8 | Bolt | |
| 27 | 3***9 | Dust cap | |
| 28 | 3***0 | Pin axis | |
| 29 | 3***1 | Plate, brake block | |
| 30 | Q***0 | Lock pin | |
| 31 | Q***9 | Washer, axis pin | |
| 32 | 3***2 | Bracket | |
| 33 | 3***2 | Return spring | |
| 34 | 3***4 | Alarm wire |
