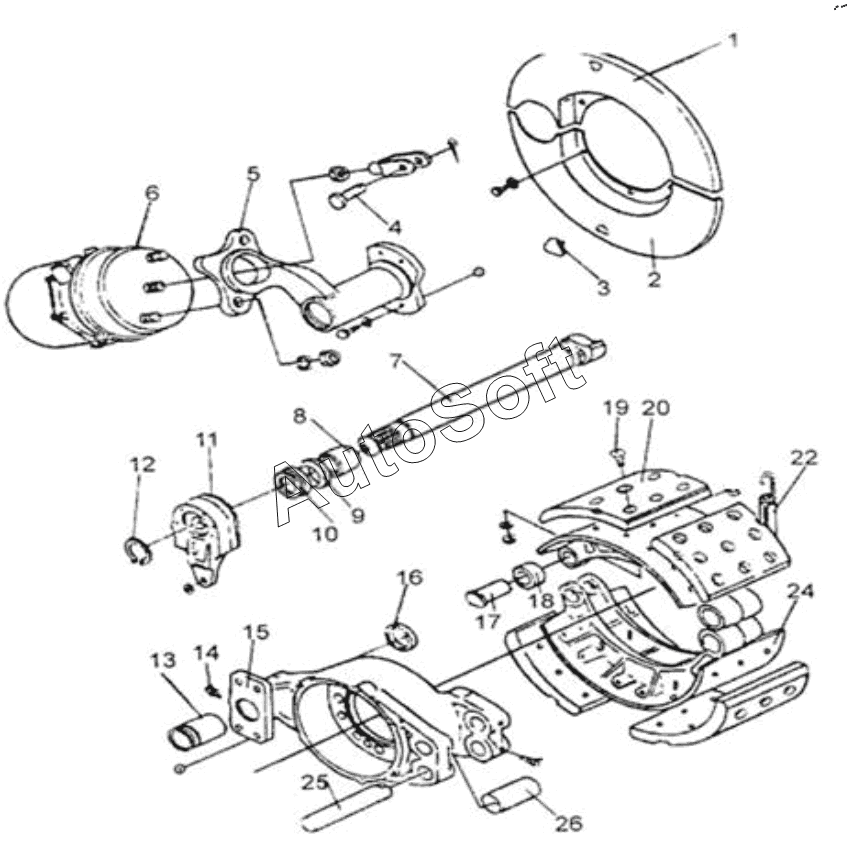

Каталог запасных частей к технике: Higer KLQ6109GS. REAR BRAKE ASSY
1
2
3
4
8
9
10
12
13
14
15
16
17
18
19
20
22
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 35M61-02521 | 3***1 | Brake back plate & brake shoe assy | |
| 1 | 3***3 | Lower dust cover assy | |
| 10 | 3***3 | Cam spacer | |
| 11L | 2***1 | Rear brake adjusting arm | |
| 11R | 2***2 | Rear brake adjusting arm | |
| 12 | 3***4 | Rear cam shaft retainer | |
| 13 | 3***1 | Spacer | |
| 14 | 3***4 | Grease fitting | |
| 15 | 3***2 | Rear brake base plate assy | |
| 16 | 2***3 | Seal assy | |
| 17 | 2***4 | Roller shaft | |
| 18 | 3***2 | Roller assy | |
| 19 | 3***5 | Rivet | |
| 2 | 3***2 | Upper dust cover assy | |
| 20 | 2***5 | Rear brake lining | |
| 21 | 3***6 | Snap ring | |
| 22 | 2***8 | Return spring assy | |
| 24 | 2***2 | Rear brake shoe | |
| 25 | 2***6 | Brake shoe spindle | |
| 26 | 2***7 | Bushing | |
| 27 | 3***7 | Screw | |
| 3 | 3***2 | Hole plug | |
| 4 | 3***3 | Pin | |
| 5L | 3***6 | Spring brake chamber bracket | |
| 5R | 3***7 | Spring brake chamber bracket | |
| 6L | 2***0 | Spring brake chamber bracket | |
| 6R | 2***1 | Spring brake chamber bracket | |
| 7L | 3***5 | Brake cam | |
| 7R | 3***6 | Brake cam | |
| 8 | 3***7 | Spacer | |
| 9 | 2***4 | Seal assy |
