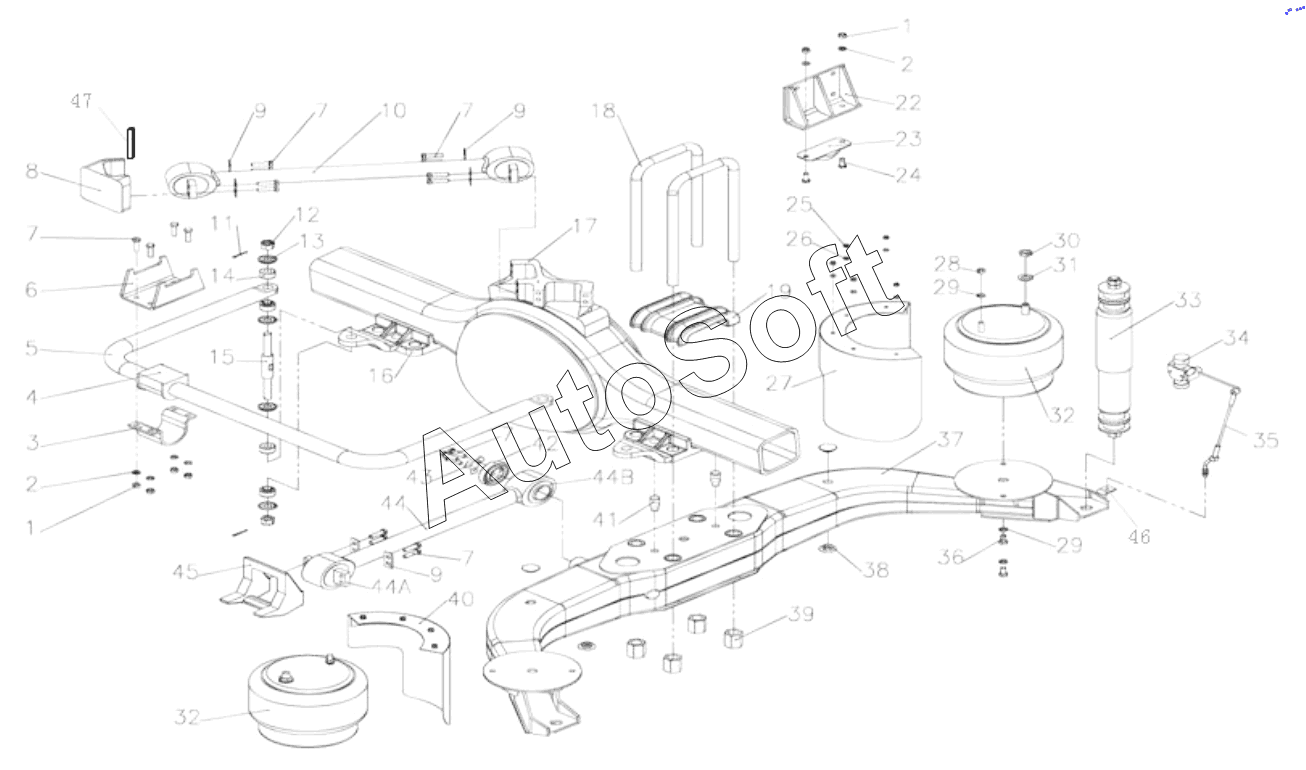

Каталог запасных частей к технике: Higer KLQ6129. REAR SPRING PARTS
1
1
2
2
3
4
5
6
7
7
7
7
8
9
9
9
10
11
12
13
14
15
17
18
22
23
24
25
26
28
29
29
30
31
32
32
33
34
35
36
38
39
41
42
43
44
44A
44B
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 29V8X-04000 | 2***0 | Rear air suspension assy | |
| 1 | Q***2 | Nut, i type hex | |
| 10 | 2***6 | Push rod assembly | |
| 11 | 2***1 | Pin, cotter | |
| 12 | Q***2 | Nut, i type hex slotted | |
| 13 | 2***7 | Washer | |
| 14 | 2***8 | Drag link rubber sleeve | |
| 15 | 2***9 | Drag link | |
| 16L | 2***2 | Shield welding, right adapter | |
| 16R | 2***1 | Adapter welding assembly | |
| 17 | 2***1 | Bracket, diagonal push rod | |
| 18 | 2***3 | Hex bolt | |
| 19L | 2***4 | Cover plate, rear axle | |
| 19R | 2***5 | Cover plate, rear axle | |
| 2 | Q***2 | Spring washer | |
| 22 | 2***6 | Limiting bracket | |
| 23 | 2***7 | Limiter | |
| 24 | Q***2 | Hex bolt | |
| 25 | Q***8 | Nut, i type hex | |
| 26 | Q***8 | Spring washer | |
| 27L | 2***8 | Air bag shield welding , left rear | |
| 27R | 2***9 | Air bag shield welding , right rear | |
| 28 | 2***6 | Nut, hex | |
| 29 | 2***9 | Spring washer | |
| 3 | 2***1 | Stabilizer clamping plate | |
| 30 | 2***1 | Lock nut, hex | |
| 31 | 2***0 | Plain washer | |
| 32 | 2***0 | Air spring assembly | |
| 33 | 2***1 | Shock absorber assembly | |
| 34 | 2***2 | Height control valve | |
| 35 | 2***1 | Connection rod | |
| 36 | 2***7 | Hex bolt | |
| 37L | 2***3 | Left c beam welding assembly | |
| 37R | 2***4 | C beam welding assembly, right | |
| 38 | 2***2 | Rubber plug | |
| 39 | 2***5 | Hex thick nut | |
| 4 | 2***4 | Stabilizer bar bushing | |
| 40L | 2***6 | Air bag shield welding , left front | |
| 40R | 2***7 | Air bag shield welding, right front | |
| 41 | 2***8 | Cylindrical pin | |
| 42 | 2***2 | Cover | |
| 43 | 2***1 | Washer | |
| 44 | 2***9 | Push rod | |
| 44A | 2***0 | Pin style rubber ball | |
| 44B | 2***1 | Pipe style rubber ball | |
| 45 | 2***2 | Push rod seat, front | |
| 46 | 2***2 | Lower bracket, rear height valve | |
| 47 | 2***3 | Adjusting plate | |
| 5 | 2***5 | Stabilizer bar | |
| 6 | 2***2 | Stabilizer bar upper seat | |
| 7 | Q***2 | Hex bolt | |
| 8 | 2***3 | Diagonal push rod seat, front | |
| 9 | 2***1 | Gasket, anti-loose |
