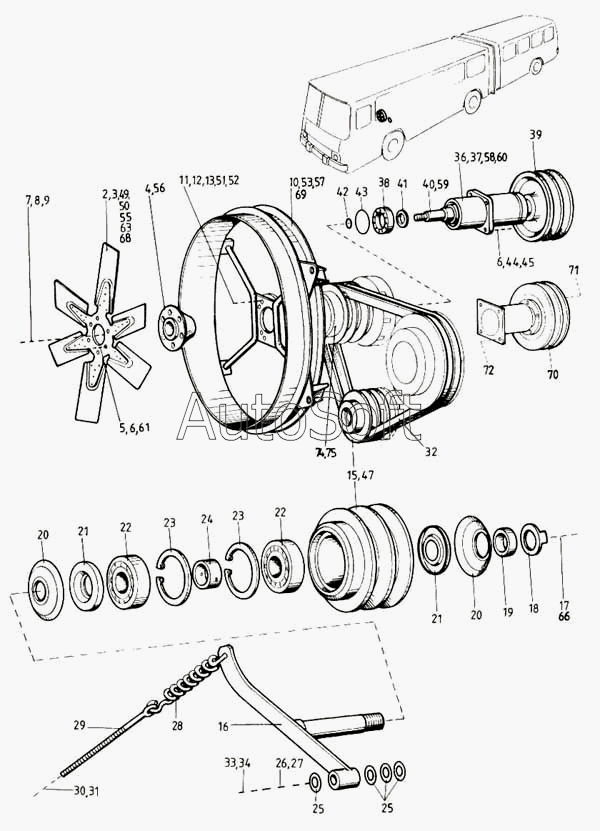

Каталог запасных частей к технике: Ikarus 260.50. Вентилятор и его привод
47
56
55
53
52
51
50
49
57
45
44
43
42
41
40
39
66
75
74
72
71
70
69
68
38
63
61
60
59
58
10
19
18
17
16
15
13
12
11
20
20
9
8
7
6
6
5
4
3
2
28
37
36
34
33
32
31
30
29
27
26
25
25
24
23
23
22
22
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***А | Вентилятор в сборе | |
| 2 | 2***0 | Вентилятор в частичном сборе | |
| 3 | 2***1 | Вентилятор полный | |
| 4 | 2***1 | Ступица вентилятора | |
| 5 | М***8 | Болт М10х35В | |
| 6 | М***5 | Шайба пружинная 6К-2 | |
| 7 | М***8 | Гайка шестигранная 14х1,5 | |
| 8 | М***5 | Шайба пружинная 6К-2 | |
| 9 | М***1 | Шпонка сегментная 4х7,5 | |
| 10 | 2***1 | Кольцо вентилятора, полное | |
| 11 | М***8 | Болт М10х35В | |
| 12 | М***6 | Гайка шестигранная М10 | |
| 13 | М***5 | Шайба пружинная 6К-2 | |
| 14 | 2***А | Рычаг для натяжения ремня в частичном сборе | |
| 15 | 2***А | Шкив клиноремённой передачи | |
| 16 | 2***3 | Рычаг для натяжения ремня полный | |
| 17 | М***1 | Гайка шестигранная М16х1,5 | |
| 18 | 3***2 | Стопорная пластина | |
| 19 | 3***0 | Распорное кольцо | |
| 20 | 3***1 | Пылезащитный колпак | |
| 21 | 2***5 | Кольцо "НИЛОШ" | |
| 21 | 3***3 | Кольцо "НИЛОШ" | |
| 22 | М***3 | Шарикоподшипник радиальный однорядный 6204-Z С3Н | |
| 23 | М***1 | Пружинное стопорное кольцо 45 | |
| 24 | 3***3 | Распорное кольцо | |
| 25 | 2***9 | Фуговочная прокладка | |
| 26 | М***6 | Гайка шестигранная М3 | |
| 27 | М***8 | Гайка шестигранная М6 | |
| 28 | 2***9 | Затяжная пружина | |
| 29 | 2***1 | Затяжный винт, полный | |
| 30 | М***5 | Шайба сферическая М8 | |
| 31 | М***6 | Гайка шестигранная М3 | |
| 32 | D***3 | Клиноремень 12,5х950 | |
| 33 | 2***2 | Штифт с резъбой | |
| 34 | М***0 | Шайба М3 | |
| 35 | 2***Е | Вентилятор в сборе | |
| 36 | 2***В | Коспус привода вентилятора в частичном сборе | |
| 37 | 2***А | Корпус подшипника полный | |
| 38 | 6***3 | Шаровой подшпник | |
| 39 | 2***7 | Шкив клиноремённой передачи | |
| 40 | 2***В | Вал вентилятора | |
| 41 | 2***2 | Распорное кольцо | |
| 42 | М***2 | Кольцо стопорное наружное 14 | |
| 43 | М***1 | Пружинное стопорное кольцо 45 | |
| 44 | М***8 | Болт М10х35В | |
| 45 | М***6 | Гайка шестигранная М10 | |
| 46 | 2***В | Рычаг для натяжения ремня в частичном сборе | |
| 47 | 2***В | Шкив клиноременной передачи | |
| 48 | 2***А | Вевтилятор в сборе | |
| 49 | 2***0 | Вентилятор в частичной сборе | |
| 50 | 2***1 | Вентилятор, полный | |
| 51 | М***8 | Болт с шестигранной головкой М10х12 | |
| 52 | М***0 | Гайка шестигранная М6 | |
| 53 | 2***В | Кольцо вентилятора, полное | |
| 54 | 2***0 | Вентилятор в сборе | |
| 55 | S***0 | Вентилятор в сборе | |
| 56 | 1***6 | Ступица вентилятора | |
| 57 | 2***4 | Кольцо вентилятора полное | |
| 58 | 2***0 | Корпус привода вентилятора в частичном сборе | |
| 59 | 2***0 | Вал вентилятора | |
| 60 | 2***8 | Корпус подшипника полный | |
| 61 | М***8 | Болт с шестигранной головкой М10х12 | |
| 62 | 2***0 | Вентилятор в сборе | |
| 63 | S***8 | Вентилятор в сборе | |
| 64 | 2***F | Вентилятор в сборе | |
| 65 | 2***0 | Вентилятор, в сборе | |
| 66 | 3***0 | Пробка | |
| 67 | 2***8 | Рычаг для натяжения ремня в частичном сборе | |
| 68 | 2***1 | Вентилятор полный | |
| 69 | 2***1 | Кольцо вентилятора полное | |
| 70 | 2***2 | Шкив клиноременной передачи | |
| 71 | М***8 | Болт с шестигранной головкой М10х12 | |
| 72 | М***8 | Болт с шестигранной головкой М10х12 | |
| 73 | 2***0 | Вентилятор | |
| 74 | V***I | Электромагнитная муфта сцепления вентилятора | |
| 75 | L***2 | Электромагнитная муфта сцепления вентилятора |
