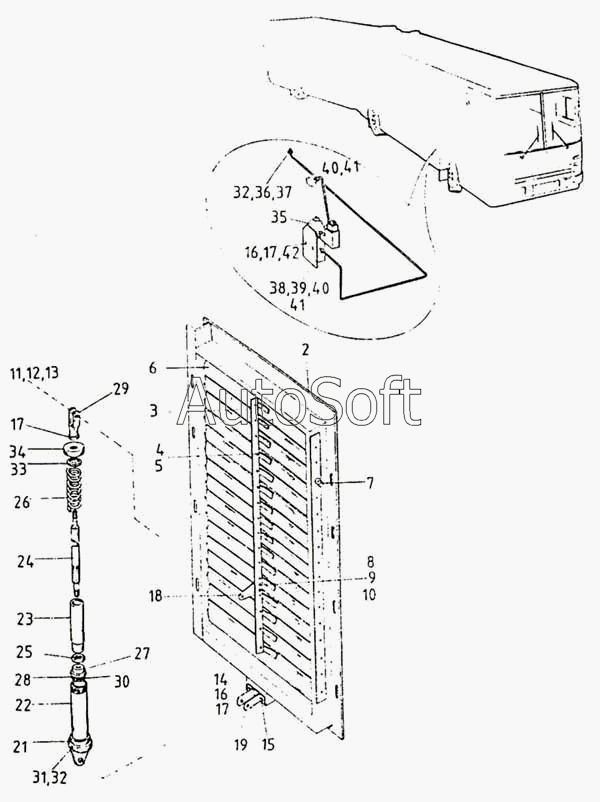

Каталог запасных частей к технике: Ikarus 260.50. Жалюзи радиатора и их управление
33
23
24
25
26
27
28
29
30
31
32
32
22
34
35
36
37
38
39
40
40
41
41
42
12
2
3
4
5
6
7
8
9
10
11
13
14
15
16
16
17
17
17
18
19
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***А | Жалюзы в сборе | |
| 2 | 2***А | Рама в сборе | |
| 3 | 2***1 | Тяга | |
| 4 | М***4 | Шплинт 4х20 | |
| 5 | М***0 | Шайба М4 | |
| 6 | 2***А | Лопасть жалюзи в сборе | |
| 7 | 0***1 | Винтовый штифт | |
| 8 | М***8 | М8х25 | |
| 9 | М***5 | Шайба пружинная 6К-2 | |
| 10 | М***0 | Гайка шестигранная М6 | |
| 11 | М***9 | Ось с головкой 6х22х18,5 | |
| 12 | М***0 | Шайба для осей А6 | |
| 13 | М***4 | Шплинт 4х20 | |
| 14 | М***9 | Ось с головкой 6х22х18,5 | |
| 15 | М***8 | М8х25 | |
| 16 | М***5 | Шайба пружинная 6К-2 | |
| 17 | М***0 | Гайка шестигранная М6 | |
| 18 | 2***2 | Лапка в сборе | |
| 19 | 2***2 | Вилка воздушного цилиндра, полная | |
| 20 | 9***0 | Воздушный цилиндр в сборе | |
| 21 | 2***1 | Конец воздушного цилиндра | |
| 22 | 9***2 | Воздушный цилиндр | |
| 23 | 2***4 | Прокладка | |
| 24 | 2***5 | Шток | |
| 25 | 0***3 | Кронштейн поршня | |
| 26 | 0***8 | Возвратная пружина воздушного цилидра | |
| 27 | 2***3 | Поршень | |
| 28 | 2***2 | Резиновый поршень | |
| 29 | М***9 | Вилка А 6х12 | |
| 30 | 2***9 | Уплотнение | |
| 31 | М***1 | Ниппель 6 | |
| 32 | М***6 | Кольцо уплотнительное А14х18Сu | |
| 33 | 2***7 | Уплотнение резиновое | |
| 34 | 2***8 | Кронштейн уплотнения | |
| 35 | 4***4 | Электроческий клапан | |
| 36 | D***W | Пластмассовая трубка SWm 6х1 | |
| 37 | 2***1 | Ниппель | |
| 38 | А***8 | Ниппель | |
| 39 | S***6 | Опорное кольцо | |
| 40 | М***6 | Соединительная гайка | |
| 41 | М***6 | Стопорное кольцо | |
| 42 | М***8 | Болт с шестигранной головкой М6х20А |
