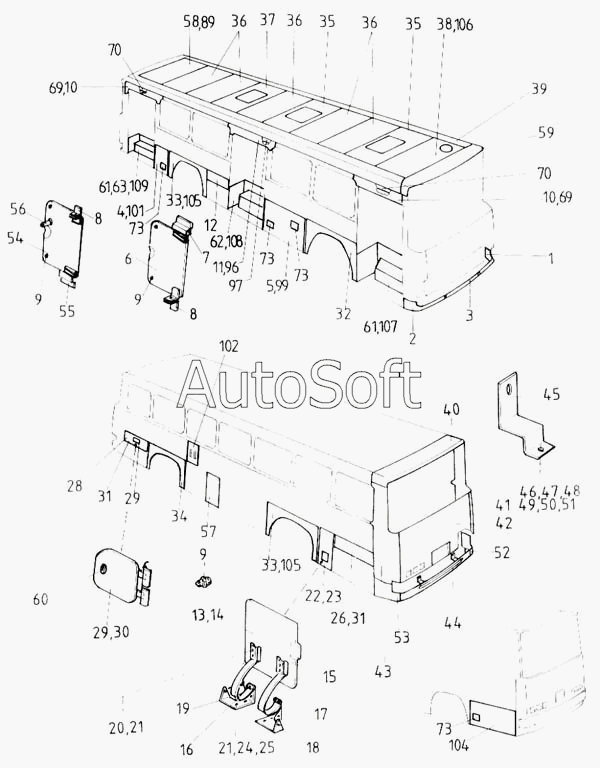

Каталог запасных частей к технике: Ikarus 260.50. Наружные облицовочные панели
1
2
3
4
5
6
7
8
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
28
29
29
30
31
31
32
33
33
34
35
35
36
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
63
69
69
70
70
73
73
73
73
89
96
97
99
101
102
104
105
105
106
107
108
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Облицовочный лист передней стенки, нижний, левый, полный | |
| 2 | 2***2 | Облицовочный паст передней стенки, нижний, правый, полный | |
| 3 | 2***1 | Облицовочный лист | |
| 4 | 2***3 | Боковой лист правый, нижний | |
| 5 | 2***А | Боковой лист правый нижний | |
| 6 | 2***Т | Дверь правая, полная | |
| 7 | 2***Т | Верхняя шарнирная петля левая, полная | |
| 8 | 2***3 | Консоль | |
| 9 | 1***2 | Резиновый упор | |
| 10 | 2***8 | Наружный лист над дверью | |
| 11 | 2***9 | Наружный лист над дверью | |
| 12 | 2***0 | Боковой лист | |
| 13 | 9***Т | Дверь в сборе | |
| 14 | 9***Т | Дверь в частичном сборе | |
| 15 | 9***Т | Дверь в частичном сборе | |
| 16 | 2***2 | Пружина | |
| 17 | 2***1 | Пружина | |
| 18 | 9***0 | Шарнирная петля, в частичной сборе | |
| 19 | 9***Т | Шарнирная петля, в частичном сборе | |
| 20 | М***3 | Болт М6х15 | |
| 21 | М***0 | Шайба пружинная М8 | |
| 22 | 2***0 | Боковой лист | |
| 23 | 2***0 | Боковой лист, левый, нижний | |
| 24 | М***3 | Болт М6х15 | |
| 25 | М***0 | Гайка шестигранная М6 | |
| 26 | 2***В | Боковой лист левый нижний | |
| 27 | 2***4 | Боковой лист, левый, полный | |
| 28 | 2***5 | Боковой лист левый | |
| 29 | 9***Т | Дверь в сборе | |
| 30 | 9***1 | Дверь в частичном сборе | |
| 31 | 2***В | Боковой лист | |
| 32 | 2***А | Наружный грязезащитный лист | |
| 33 | 2***0 | Грязезащитный лист, в частичной сборе | |
| 34 | 2***В | Наружный грязезащитный лист | |
| 35 | 2***2 | Панель крышки | |
| 36 | 2***А | Панель крыши | |
| 37 | 2***1 | Панель крыши | |
| 38 | 2***1 | Панель крыши | |
| 39 | 9***0 | Продольный угловой профиль крыши | |
| 40 | 2***1 | Панель крыши задней стенки | |
| 41 | 2***2 | Боковой лист задней стенки, правый, полный | |
| 42 | 2***5 | Средний лист задней стенки, полный | |
| 43 | 2***1 | Боковой лист задней стенки, левый, полный | |
| 44 | 2***1 | Облицовочная панель задней стенки, полная | |
| 45 | 2***2 | Консоль | |
| 46 | М***3 | Болт М6х15 | |
| 47 | М***0 | Шайба пружинная М8 | |
| 48 | М***1 | Резиновая подкладка М6 | |
| 49 | М***3 | Болт М6х15 | |
| 50 | М***0 | Гайка шестигранная М6 | |
| 51 | М***4 | Шайба увеличенная М8 | |
| 52 | 2***А | Угловой лист, полный | |
| 53 | 2***Т | Угловой лист, полный | |
| 54 | 2***С | Верхняя шарнирная петля, левая, полная | |
| 55 | 2***6 | Верхняя шарнирная петля, левая, полная | |
| 56 | N***4 | Замок "Жигули" | |
| 57 | 2***5 | Боковой лист левый | |
| 58 | 2***D | Панель крыши, полный | |
| 59 | 2***1 | Панель крыши | |
| 60 | 9***2 | Замок | |
| 61 | 2***В | Подножка в частничном сборе | |
| 62 | 2***В | Подножка в частичнон сборе | |
| 63 | 2***D | Подножка в частичном сборе | |
| 64 | 2***С | Подножка в частничном сборе | |
| 65 | 2***0 | Боковой лист, полный | |
| 66 | 2***1 | Боковой лист | |
| 67 | 9***0 | Дверь | |
| 68 | 9***1 | Дверь | |
| 69 | 2***2 | Наружный лист над дверью | |
| 70 | 2***С | Внутренний лист над дверью | |
| 71 | 2***А | Боковой лист, полный | |
| 72 | 2***А | Боковой лист, правый нижний в частичном сборе | |
| 73 | 9***0 | Дверь | |
| 74 | 9***0 | Дверь, в частичном сборе | |
| 75 | 9***0 | Дверь топливного баке, в частичном сборе | |
| 76 | 2***Н | Боковой лист, левый, нижний | |
| 77 | 2***Р | Боковой лист, левый, нижний | |
| 78 | 2***Т | Дверь | |
| 79 | 9***6 | Продольный угловой профиль крыши | |
| 80 | 9***1 | Продольный угловой профиль крыши | |
| 81 | 2***С | Панель крышки | |
| 82 | 2***А | Подножка в частничном сборе | |
| 83 | 2***6 | Подножка в частичном сборе | |
| 84 | 2***Т | Наружный грязезащитный лист | |
| 85 | 2***В | Наружный грязезащитный лист | |
| 86 | 2***В | Панель крышки | |
| 87 | 9***С | Продольный профиль крыши | |
| 88 | 9***Т | Продольный профиль крыши | |
| 89 | 2***D | Понель крыши | |
| 90 | 2***С | Боковой лист, левый | |
| 91 | 2***А | Боковой лист | |
| 92 | 2***4 | Наружный лист над дверью | |
| 93 | 2***0 | Наружный лист над дверью | |
| 94 | 2***Т | Боковой лист, левый | |
| 95 | 2***А | Боковой лист, левый | |
| 96 | 2***1 | Наружный лист над дверью | |
| 97 | 2***3 | Внутренний лист над дверью | |
| 98 | 2***А | Монтаж двери | |
| 99 | 2***А | Боковой лист правый, нижний | |
| 100 | 2***8 | Боковой лист в сборе | |
| 101 | 2***В | Боковой лист правый, нижний | |
| 102 | 2***3 | Боковой лист | |
| 103 | 2***0 | Боковой лист, в сборе | |
| 104 | 2***1 | Боковой лист | |
| 105 | 2***0 | Наружный грязезащитный лист | |
| 106 | 2***2 | Панель крышки | |
| 107 | 2***В | Подножка в частичном сборе | |
| 108 | 2***А | Подножка в частичном сборе | |
| 109 | 2***А | Подножка в частичном сборе | |
| 110 | 2***А | Панель крышки | |
| 111 | 2***Т | Боковой лист, левый, нижний | |
| 112 | 2***В | Подножка в частичной сборе | |
| 113 | 2***В | Подножка в частичном сборе | |
| 114 | 2***8 | Боковой лист правый, нижний | |
| 115 | 2***5 | Боковой лист, левый, нижний | |
| 116 | 2***R | Боковой лист, левый, нижний | |
| 117 | 2***2 | Боковой лист, левый, нижний | |
| 118 | 2***D | Наружный грязезащитный лист | |
| 119 | 2***0 | Боковой лист | |
| 120 | 2***5 | Наружный лист над дверью | |
| 121 | 2***0 | Подножка в частичном сборе | |
| 122 | 2***F | Подножка в частичном сборе | |
| 123 | 2***В | Подножка в частичном сборе | |
| 124 | 2***В | Подножка в частичном сборе | |
| 125 | 2***Т | Боковой лист задней стенки, правый, полный | |
| 126 | 2***А | Панель крыши | |
| 127 | 2***1 | Боковой лист, левый нижний | |
| 128 | 2***F | Наружный лист над дверью | |
| 129 | 2***А | Подножка в частичном сборе | |
| 130 | 2***D | Боковой лист, полный | |
| 131 | 2***А | Боковой лист правый, нижний | |
| 132 | 9***0 | Дверь топливного бака | |
| 133 | 9***0 | Дверь | |
| 134 | С***7 | Замок | |
| 135 | 9***0 | Дверь | |
| 136 | 2***А | Подножка в частичном сборе | |
| 137 | 2***0 | Боковой лист нижний | |
| 138 | 2***0 | Подножка в частичном сборе | |
| 139 | 2***0 | Подножка в частичном сборе | |
| 140 | 2***В | Подножка в частичном сборе |
