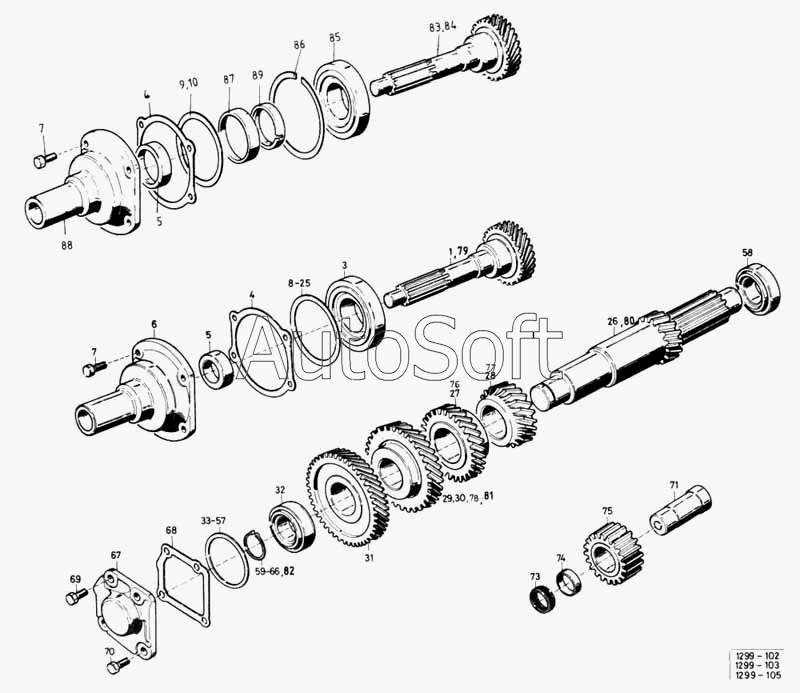

Каталог запасных частей к технике: Ikarus 260.50. Промежуточный вал, элементы заднего хода, шестерни
1
3
4
4
5
5
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
24
25
25
26
27
27
28
29
30
30
31
31
32
32
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
52
52
53
53
54
54
55
55
56
56
57
57
58
58
58
58
59
59
60
61
61
61
62
63
63
64
64
65
65
66
66
67
67
68
68
69
70
71
71
73
73
74
75
75
76
76
77
79
80
81
81
82
82
83
84
85
86
87
88
89
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Шестерня | |
| 3 | 0***3 | Конический роликоподшипник | |
| 4 | 1***7 | Уплотнение | |
| 5 | 1***9 | Сальник | |
| 6 | 0***1 | Крышка | |
| 7 | 1***5 | Полностью нарезной болт с шестигранной головкой | |
| 8 | 1***5 | Распорная прокладка | |
| 9 | 1***4 | Распорная прокладка | |
| 10 | 1***3 | Распорная прокладка | |
| 11 | 1***2 | Распорная прокладка | |
| 12 | 1***1 | Распорная прокладка | |
| 13 | 1***0 | Распорная прокладка | |
| 14 | 1***9 | Распорная прокладка | |
| 15 | 1***8 | Распорная прокладка | |
| 16 | 1***7 | Распорная прокладка | |
| 17 | 1***6 | Распорная прокладка | |
| 18 | 1***5 | Распорная прокладка | |
| 19 | 1***4 | Распорная прокладка | |
| 20 | 1***9 | Распорная прокладка | |
| 21 | 1***0 | Распорная прокладка | |
| 24 | 1***3 | Распорная прокладка | |
| 25 | 1***2 | Распорная прокладка | |
| 25 | 1***4 | Распорная прокладка | |
| 26 | 1***6 | Промежуточный вал | |
| 27 | 1***3 | Зубчатое колесо | |
| 27 | 1***1 | Распорная прокладка | |
| 28 | 1***4 | Зубчатое колесо | |
| 29 | 1***8 | Зубчатое колесо | |
| 30 | 1***9 | Зубчатое колесо | |
| 30 | 1***5 | Зубчатое колесо | |
| 31 | 1***7 | Зубчатое колесо | |
| 31 | 1***1 | Зубчатое колесо | |
| 32 | 0***1 | Игольчатый роликоподшипник | |
| 32 | 1***1 | Игольчатый роликоподшипник | |
| 32 | 3***F | Игольчатый роликоподшипник | |
| 32 | М***N | Игольчатый роликоподшипник | |
| 33 | 0***0 | Распорное кольцо | |
| 33 | 1***8 | Распорное кольцо | |
| 34 | 0***1 | Распорное кольцо | |
| 34 | 1***9 | Распорное кольцо | |
| 35 | 0***2 | Распорное кольцо | |
| 35 | 1***0 | Распорное кольцо | |
| 36 | 0***3 | Распорное кольцо | |
| 36 | 1***1 | Распорное кольцо | |
| 37 | 0***4 | Распорное кольцо | |
| 37 | 1***2 | Распорное кольцо | |
| 38 | 0***5 | Распорное кольцо | |
| 38 | 1***3 | Распорное кольцо | |
| 39 | 0***6 | Распорное кольцо | |
| 39 | 1***4 | Распорное кольцо | |
| 40 | 0***7 | Распорное кольцо | |
| 40 | 1***5 | Распорное кольцо | |
| 41 | 0***8 | Распорное кольцо | |
| 41 | 1***6 | Распорное кольцо | |
| 42 | 0***9 | Распорное кольцо | |
| 42 | 1***7 | Распорное кольцо | |
| 43 | 0***0 | Распорное кольцо | |
| 43 | 1***8 | Распорное кольцо | |
| 44 | 0***1 | Распорное кольцо | |
| 44 | 1***9 | Распорное кольцо | |
| 45 | 0***1 | Распорное кольцо | |
| 45 | 1***0 | Распорное кольцо | |
| 46 | 0***3 | Распорное кольцо | |
| 46 | 1***1 | Распорное кольцо | |
| 47 | 0***4 | Распорное кольцо | |
| 47 | 1***2 | Распорное кольцо | |
| 48 | 0***5 | Распорное кольцо | |
| 48 | 1***3 | Распорное кольцо | |
| 49 | 0***8 | Распорное кольцо | |
| 49 | 1***4 | Распорное кольцо | |
| 50 | 0***9 | Распорное кольцо | |
| 50 | 1***5 | Распорное кольцо | |
| 51 | 0***0 | Распорное кольцо | |
| 51 | 1***6 | Распорное кольцо | |
| 52 | 0***1 | Распорное кольцо | |
| 52 | 1***7 | Распорное кольцо | |
| 53 | 0***2 | Распорное кольцо | |
| 53 | 1***8 | Распорное кольцо | |
| 54 | 0***3 | Распорное кольцо | |
| 54 | 1***9 | Распорное кольцо | |
| 55 | 0***4 | Распорное кольцо | |
| 55 | 1***0 | Распорное кольцо | |
| 56 | 0***5 | Распорное кольцо | |
| 56 | 1***1 | Распорное кольцо | |
| 57 | 0***6 | Распорное кольцо | |
| 57 | 1***2 | Распорное кольцо | |
| 58 | 0***9 | Подшипник конический, роликовый | |
| 58 | 1***3 | Подшипник конический, роликовый | |
| 58 | 3***G | Подшипник конический, роликовый | |
| 58 | 3***F | Подшипник конический, роликовый | |
| 59 | 0***5 | Стопорное кольцо | |
| 59 | 1***3 | Стопорное кольцо | |
| 60 | 1***7 | Стопорное кольцо | |
| 61 | 0***2 | Стопорное кольцо | |
| 61 | 0***4 | Стопорное кольцо | |
| 61 | 1***В | Стопорное кольцо | |
| 62 | 1***9 | Стопорное кольцо | |
| 63 | 0***8 | Стопорное кольцо | |
| 63 | 1***0 | Стопорное кольцо | |
| 64 | 0***4 | Стопорное кольцо | |
| 64 | 1***4 | Стопорное кольцо | |
| 65 | 0***8 | Стопорное кольцо | |
| 65 | 1***2 | Стопорное кольцо | |
| 66 | 0***7 | Стопорное кольцо | |
| 66 | 1***1 | Стопорное кольцо | |
| 67 | 1***6 | Крышка | |
| 67 | 1***0 | Крышка | |
| 68 | 1***1 | Уплотнение | |
| 68 | 1***9 | Уплотнение | |
| 69 | 1***2 | Полностью нарезной болт с шестигранной головкой | |
| 70 | 1***4 | Полностью нарезной болт с шестигранной головкой | |
| 71 | 1***3 | Вал передачи заднего хода | |
| 71 | 1***7 | Вал передачи заднего хода | |
| 73 | 1***3 | Игольчатый роликоподшипник | |
| 73 | 1***3 | Игольчатый роликоподшипник | |
| 74 | 1***1 | Кольцо к передаче заднего хода | |
| 75 | 1***3 | Шестерня передачи заднего хода | |
| 75 | 1***2 | Шестерня передачи заднего хода | |
| 76 | 1***7 | Зубчатое колесо | |
| 76 | 1***3 | Зубчатое колесо | |
| 77 | 1***8 | Зубчатое колесо | |
| 78 | 1***3 | Зубчатое колесо | |
| 79 | 0***0 | Шестерня | |
| 80 | 1***5 | Промежуточный вал | |
| 81 | 1***9 | Зубчатое колесо | |
| 81 | 1***8 | Зубчатое колесо | |
| 82 | 1***5 | Стопорное кольцо | |
| 82 | 1***3 | Стопорное кольцо | |
| 83 | 1***2 | Шестерня | |
| 84 | 1***0 | Шестерня | |
| 85 | 1***4 | Роликовый подшипник | |
| 86 | 1***5 | Стопорное кольцо | |
| 87 | 1***2 | Стопорное кольцо | |
| 88 | 1***6 | Крышка | |
| 89 | 1***3 | Разъёмное кольцо | |
| 90 | 1***4 | Разъёмное кольцо | |
| 91 | 1***5 | Разъёмное кольцо | |
| 92 | 1***6 | Разъёмное кольцо | |
| 93 | 1***6 | Разъёмное кольцо | |
| 94 | 1***7 | Разъёмное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
