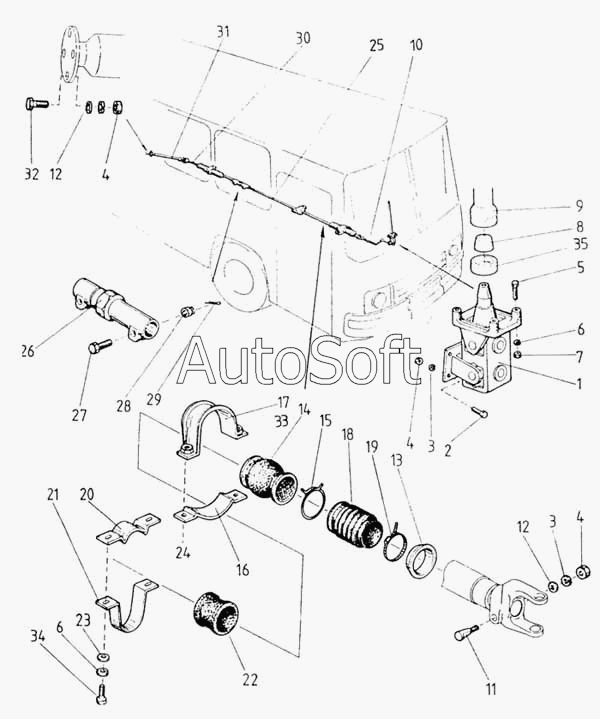

Каталог запасных частей к технике: Ikarus 260.50. Механизм дистанционного переключения передач
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
3
3
4
4
4
5
6
6
7
8
9
1
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***С | Кронштейн дистанционного управления | |
| 2 | М***8 | Болт с шестигранной головкой М 2Х1,5х30 | |
| 3 | М***5 | Шайба пружинная 6К-2 | |
| 4 | М***8 | Гайка шестигранная М6 | |
| 5 | М***8 | Болт с шестигранной головкой М 2Х1,5х30 | |
| 6 | М***5 | Шайба пружинная 6К-2 | |
| 7 | М***8 | Гайка шестигранная М6 | |
| 8 | 2***8 | Цанга зажимная | |
| 9 | 2***5 | Рычаг переключения | |
| 10 | 2***4 | Тяга механизма дистанционного переключении передач в сборе | |
| 11 | 2***2 | Клин стопорньй | |
| 12 | М***0 | Шайба М3 | |
| 13 | 2***3 | Втулка | |
| 14 | 2***6 | Подшиник | |
| 15 | 2***7 | Кольцо закрепительное II. | |
| 16 | 2***1 | Подшипник нижний | |
| 17 | 2***5 | Подшипник верхний в сборе | |
| 18 | 7***7 | Чехол пылезащитный | |
| 19 | S***0 | Хомут для прижатия шланга | |
| 20 | 2***7 | Хомут верхний | |
| 21 | 2***6 | Хомут нижний | |
| 22 | 2***9 | Втулка направляющая | |
| 23 | М***0 | Шайба М3 | |
| 24 | М***8 | Болт с шестигранной головкой М6х20А | |
| 25 | 2***С | Тяга механизма дистанционного переключения передач II., в сборе | |
| 26 | 2***3 | Гайка регулировочная в сборе | |
| 27 | М***8 | Болт с шестигранной головкой М 2Х1,5х30 | |
| 28 | М***8 | Гайка шестигранная, прорезная М10 | |
| 29 | М***0 | Шплинт 2х16 | |
| 30 | 2***В | Тяга механизма дистанционного переключения передан III., в сборе | |
| 31 | 2***С | Тяга механизма дистанционного переключения передач, в сборе | |
| 32 | М***8 | Болт с шестигранной головкой М10Х75А | |
| 33 | 2***2 | Подшипник верхний | |
| 34 | М***8 | Болт с шестигранной головкой М6х20А | |
| 35 | 2***9 | Гайка зажимная |
