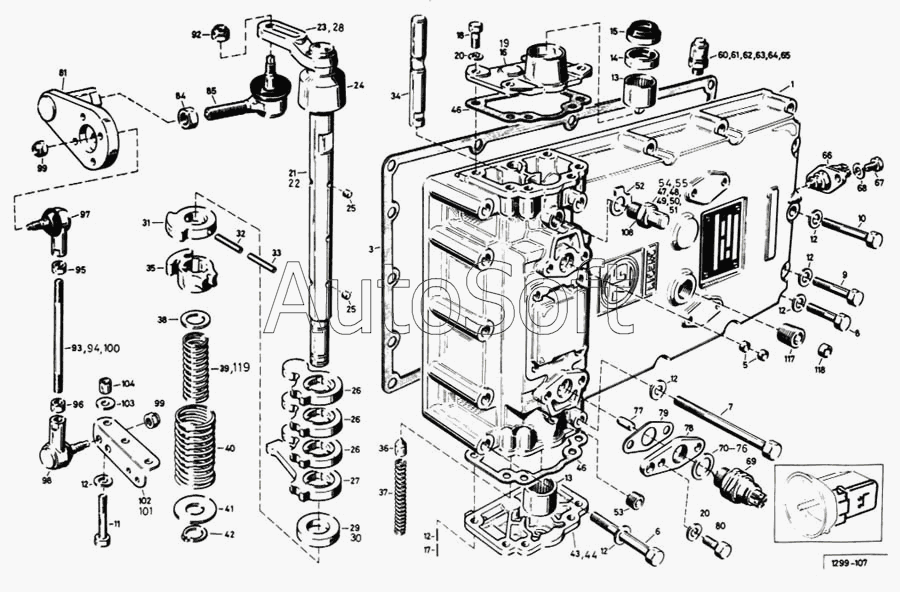

Каталог запасных частей к технике: Ikarus 260.50. Крышка механизма переключения
66
78
77
76
75
74
73
72
71
70
69
68
67
79
65
64
63
62
61
60
55
54
53
52
51
97
119
118
117
108
104
103
102
101
100
99
98
50
96
95
94
93
92
85
84
81
80
15
24
23
22
21
20
20
19
19
18
17
16
16
25
25
14
13
13
12
12
12
12
12
12
12
11
10
9
8
7
6
5
3
37
49
48
47
46
46
44
43
42
41
40
39
38
1
36
35
34
33
32
31
30
29
28
27
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Крышка механизма переключения | |
| 3 | 1***3 | Уплотнение | |
| 5 | 1***1 | Заглушка | |
| 6 | 1***8 | Болт с шестигранной головкой | |
| 7 | 1***9 | Болт с шестигранной головкой | |
| 8 | 1***5 | Болт с шестигранной головкой | |
| 9 | 1***7 | Болт с шестигранной головкой | |
| 10 | 1***6 | Болт с шестигранной головкой | |
| 11 | 1***0 | Болт с шестигранной головкой | |
| 12 | 1***6 | Упругая шайба | |
| 13 | 1***1 | Игольчатый роликоподшипник | |
| 14 | 1***6 | Сальник | |
| 15 | 1***9 | Пылезащитная крышка | |
| 16 | 1***5 | Крышка | |
| 16 | 1***4 | Крышка | |
| 17 | 1***1 | Болт с шесгигрянной головкой | |
| 18 | 1***3 | Бот с шестигранной головкой | |
| 19 | 1***6 | Крышка | |
| 19 | 1***6 | Крышка | |
| 20 | 1***5 | Упругая шайба | |
| 21 | 1***4 | Вал сцепления | |
| 22 | 1***7 | Вал сцепления | |
| 23 | 1***4 | Рычаг переключения передач | |
| 24 | 1***6 | Пылезащитный колпак | |
| 25 | 1***3 | Ролик | |
| 26 | 1***8 | Тяга | |
| 27 | 1***9 | Тяга | |
| 28 | 1***5 | Рычаг переключения передач | |
| 29 | 1***0 | Кольцо | |
| 30 | 1***6 | Кольцо | |
| 31 | 1***2 | Тяга | |
| 32 | 1***2 | Шлицевая гильза | |
| 33 | 1***3 | Шлицевая гильза | |
| 34 | 1***1 | Вал | |
| 35 | 1***1 | Стопорная колодка | |
| 36 | 1***3 | Запорный палец | |
| 37 | 1***4 | Нажимная пружина | |
| 38 | 1***9 | Диск | |
| 39 | 1***7 | Нажимная пружина | |
| 40 | 1***1 | Нажимная пружина | |
| 41 | 1***8 | Прокладка | |
| 42 | 1***3 | "V"-образное кольцо | |
| 43 | 1***3 | Тара | |
| 44 | 1***8 | Тара | |
| 46 | 1***4 | Уплотнение | |
| 47 | 1***0 | Ограничитель в сборе | |
| 48 | 1***3 | Крышка | |
| 49 | 1***4 | Нажимная пружина | |
| 50 | 1***2 | Задвижка | |
| 51 | 1***1 | Болт | |
| 52 | 1***0 | Стопорная пластина с двумя усиками | |
| 53 | 1***1 | Заглушка | |
| 54 | 1***3 | Ограничитель в сборе | |
| 55 | 1***6 | Нажимная пружина | |
| 60 | 1***7 | Сапун в сборе | |
| 61 | 1***1 | Крышка клапана | |
| 62 | 1***2 | Стакан клапана | |
| 63 | 1***3 | Седло клапана | |
| 64 | 1***1 | Шарик | |
| 65 | 1***4 | Корпус клапана | |
| 66 | 1***8 | Электровыключатель | |
| 67 | 1***2 | Болт с шестигранной головкой | |
| 68 | 1***4 | Упругая шайба | |
| 69 | 1***1 | Электровыключатель | |
| 70 | 1***4 | Уплотнительное кольцо | |
| 71 | 1***5 | Уплотнительное кольцо | |
| 72 | 1***6 | Уплотнительное кольцо | |
| 73 | 1***7 | Уплотнительное кольцо | |
| 74 | 1***0 | Уплотнительное кольцо | |
| 75 | 1***9 | Уплотнительное кольцо | |
| 76 | 1***0 | Уплотнительное кольцо | |
| 77 | 1***2 | Палец | |
| 78 | 1***3 | Удерживающая пластина | |
| 79 | 1***1 | Уплотнение | |
| 80 | 1***2 | Полностью нарезной болт с шестигранной головкой | |
| 81 | 1***9 | Соединительный узел | |
| 82 | 1***6 | Соединительный узел | |
| 83 | 1***3 | Соединительный узел | |
| 84 | 1***4 | Шестигранная гайка | |
| 85 | 1***0 | Шаровой шарнир | |
| 92 | 1***3 | Корончатая гайка | |
| 93 | 1***5 | Тяга | |
| 94 | 1***6 | Тяга | |
| 95 | 1***5 | Шестигранная гайка, левея | |
| 96 | 1***1 | Заглушка | |
| 97 | 1***5 | Шаровой шарнир, левый | |
| 98 | 1***4 | Шаровой шарнир, правый | |
| 99 | 1***4 | Корончатая гайка | |
| 100 | 1***4 | Тяга | |
| 101 | 1***7 | Удерживающая пластина | |
| 102 | 1***3 | Удерживающая пластина | |
| 103 | 1***3 | Прокладка | |
| 104 | 1***3 | Втулка | |
| 108 | 1***3 | Уплотнение | |
| 117 | 1***5 | Загдушка | |
| 118 | 1***2 | Крышка | |
| 119 | 1***2 | Нажимная пружина |
