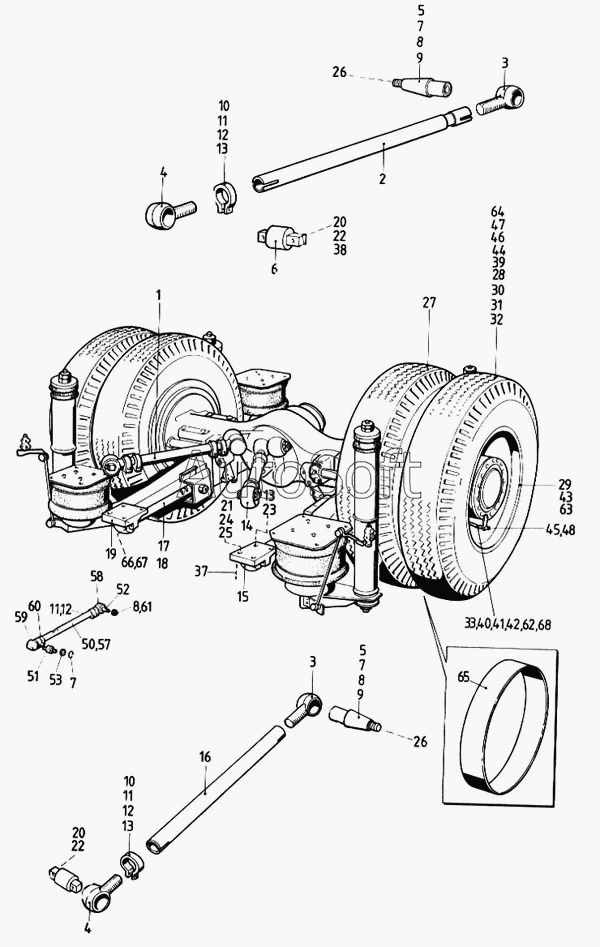

Каталог запасных частей к технике: Ikarus 260.50. Качающие рычаги заднего моста
1
2
3
3
4
4
5
5
6
7
7
7
8
8
8
9
9
10
10
11
11
11
12
12
12
13
13
13
14
15
16
17
18
19
19
20
20
20
21
21
22
22
23
24
25
26
26
27
28
29
30
31
32
33
33
37
38
39
40
41
42
43
44
45
46
47
48
50
51
52
53
57
58
59
60
61
61
62
63
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***F | Качающийся рычаг в сборе | |
| 2 | 9***J | Трубка качающегося рычага | |
| 3 | 9***А | Головка качающегося рычага | |
| 4 | 9***В | Головка качающегося рычага | |
| 5 | 3***6 | Шаровой шарнир | |
| 6 | 3***7 | Шаровой шарнир | |
| 7 | М***1 | Пружинное стопорное кольцо 45 | |
| 8 | D***8 | М39х1,5 | |
| 9 | М***0 | Шплинт 2х16 | |
| 10 | 2***3 | Хомут | |
| 11 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 12 | М***8 | Гайка шестигранная 14х1,5 | |
| 13 | 2***1 | Стопорная пластинка | |
| 14 | 9***Е | Качающийся рычаг в сборе | |
| 15 | 9***D | Качающийся рычаг, в сборе | |
| 16 | 9***Н | Трубка качающегося рычага | |
| 17 | 9***G | Качающися рычаг, в сборе | |
| 18 | 9***Е | Качающийся рычаг, полный | |
| 19 | 9***0 | Кронштейн качающегося рычага, в сборе | |
| 19 | 9***0 | Кронштейн качающегося рычага, в сборе | |
| 20 | 1***В | Стопорная пластина | |
| 20 | 2***0 | Стопорная пластина | |
| 21 | 2***2 | Стопорная пластинка | |
| 21 | 2***А | Стопорная пластина | |
| 22 | М***8 | Гайка шестигранная М16х1,5х60 | |
| 23 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 24 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 25 | М***8 | Гайка шестигранная 14х1,5 | |
| 26 | М***5 | Шайба пружинная 6К-2 | |
| 27 | 9***С | Шина в сборе | |
| 28 | 9***Н | Покрышка, в сборе | |
| 29 | 8***" | Комплект трехсегментный в сборе | |
| 30 | 2***0 | Лента защитная | |
| 31 | 1***" | Камера | |
| 32 | 1***7 | Покрышка | |
| 33 | 9***А | Удлинитель вентиля | |
| 33 | 9***В | Удлинитель вентиля | |
| 34 | 9***В | Монтированная шина | |
| 35 | 9***6 | Покрышка, в сборе | |
| 36 | 2***0 | Лента защитная | |
| 37 | 2***А | Стопорная пластина | |
| 38 | 2***В | Стопорная пластинка | |
| 39 | 9***А | Шина в сборе | |
| 40 | N***0 | Удлинитель вентиля в сборе | |
| 41 | N***0 | Удлинитель вентиля в сборе | |
| 42 | N***1 | Удлинитель вентиля в сборе | |
| 43 | 8***М | Обод колеса | |
| 44 | 1***А | Покрышка | |
| 45 | №***0 | Клапан | |
| 46 | 9***6 | Покрышка, в сборе | |
| 47 | 1***3 | Покрышка | |
| 48 | М***0 | Клапан А 127 3-1 | |
| 49 | 9***В | Качающися рычаг в сборе | |
| 50 | 9***0 | Качающися рычаг, полный | |
| 51 | 3***0 | Паровой шарнир | |
| 52 | 3***1 | Паровой шарнир | |
| 53 | 5***8 | Стопорное кольцо | |
| 54 | 9***0 | Качающийся рычаг, в сборе | |
| 55 | 9***Е | Качающийся рычаг, в сборе | |
| 56 | 9***F | Качающийся рычаг, в сборе | |
| 57 | 9***А | Качающийся рычаг, в сборе | |
| 58 | 9***А | Головка качающегося рычага | |
| 59 | 9***8 | Головка качающегося рычага | |
| 60 | 2***2 | Крепежный хомут | |
| 61 | 9***R | Покрышка в сборе | |
| 61 | D***2 | 39х1,5 | |
| 62 | 9***0 | Удлинитель вентиля, в сборе | |
| 63 | М***1 | Шайба 8.00-20" | |
| 65 | М***0 | Стопорное кольцо | |
| 66 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 67 | М***8 | Гайка шестигранная 14х1,5 | |
| 68 | 2***А | Удлинитель вентиля в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
