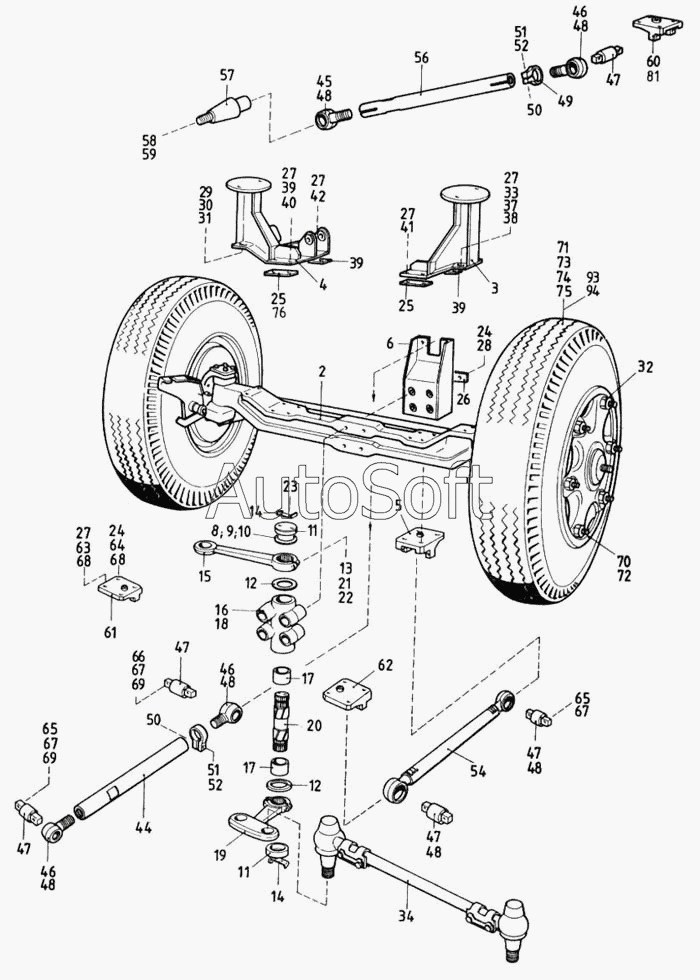

Каталог запасных частей к технике: Ikarus 260.50. Мост прицепа и его установка
61
69
69
68
68
67
67
67
66
66
65
65
64
63
62
62
61
70
60
59
58
57
56
54
52
52
51
51
50
50
94
93
49
81
76
75
74
73
72
71
13
25
25
24
24
23
22
21
20
19
18
17
17
16
15
14
14
26
12
12
11
11
10
9
8
6
5
4
3
2
38
48
48
48
48
48
48
47
47
47
47
47
46
46
46
45
44
42
42
41
40
39
39
39
39
37
34
33
32
31
30
29
28
27
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Мост прицепа, в сборе | |
| 2 | А***8 | Мост прицепа, монтированный | |
| 3 | 9***А | Кронштейн воздушной пружины, левый в сборе | |
| 4 | 9***0 | Кронштейн пневматической рессоры, правый, в сборе | |
| 5 | 9***А | Нижний кронштейн, в сборе | |
| 6 | 9***0 | Верхний кронштейн, в сборе | |
| 7 | 1***0 | Кронштейн к оси прицепа, в частичном сборе | |
| 8 | 5***0 | Компенсационный вкладыш I. | |
| 9 | 5***1 | Компенсационный вкладыш II. | |
| 10 | 5***2 | Компенсационный вкладыш III. | |
| 11 | 1***5 | Крышка | |
| 12 | 1***8 | Фрикционный диск | |
| 13 | 1***9 | Болт с круглой головкой | |
| 14 | 1***8 | Стопорная пластина | |
| 15 | 1***2 | Плечо рычага I. | |
| 16 | 1***2 | Кронштейн, полный | |
| 17 | 1***4 | Втулка | |
| 18 | 1***3 | Кронштейн к оси прицепа | |
| 19 | 1***3 | Плечо рычага, короткое | |
| 20 | 1***1 | Палец к оси прицепа | |
| 21 | М***5 | Шайба М14х1,5 | |
| 22 | М***4 | Шплинт 4х20 | |
| 23 | М***7 | Болт М8х25 | |
| 24 | 2***В | Болт с шестигранной головкой | |
| 25 | 2***3 | Стопорная пластинка | |
| 26 | 2***5 | Стопорная пластинка | |
| 27 | М***8 | Гайка шестигранная 14х1,5 | |
| 28 | М***0 | Гайка шестигранная М16х1,5 | |
| 29 | 2***С | Шим | |
| 30 | 2***0 | Распорная пластина | |
| 31 | 2***В | Распорная пластина | |
| 32 | 7***0 | Гайка к болту колеса | |
| 33 | М***0 | М16А | |
| 34 | 1***4 | Поперечная рулевая тяга | |
| 35 | 2***1 | Ушко кронштейна | |
| 36 | 2***Т | Ушко кронштейна | |
| 37 | М***6 | Гайка шестигранная М16х1,5 | |
| 38 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 39 | 2***2 | Стопорная пластинка | |
| 39 | 2***А | Стопорная пластина | |
| 40 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 41 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 42 | 2***1 | Болт II.М16х1,5х199 | |
| 42 | М***9 | Болт М16к1,5х60 | |
| 43 | 9***А | Качащийся рычаг, в сборе | |
| 44 | 9***А | Качающийся рычаг, в сборе | |
| 45 | 9***А | Головка качающегося рычага | |
| 46 | 9***В | Головка качающегося рычага | |
| 47 | 3***7 | Шаровой шарнир | |
| 48 | М***1 | Пружинное стопорное кольцо 45 | |
| 49 | 2***3 | Хомут | |
| 50 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 51 | М***8 | Гайка шестигранная 14х1,5 | |
| 52 | 2***1 | Стопорная пластина | |
| 53 | 9***А | Качающийся рычаг, в сборе | |
| 54 | 9***А | Качающийся рычаг, полный | |
| 55 | 9***G | Качающийся рычат | |
| 56 | 9***К | Труба качающегося рычага | |
| 57 | 3***0 | Шаровой шарнир | |
| 58 | D***8 | М39х1,5 | |
| 59 | М***0 | Шплинт 2х16 | |
| 60 | 9***В | Нижний кронштейн, в сборе | |
| 61 | 9***А | Кронштейн каркаса I., в сборе | |
| 61 | 9***А | Кронштейн каркаса I., в сборе | |
| 62 | 9***В | Кронштейн каркаса I., в сборе | |
| 62 | 9***В | Кронштейн каркаса I., в сборе | |
| 63 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 64 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 65 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 66 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 66 | М***6 | Болт М18х1,5х70 | |
| 67 | 1***В | Стопорная пластина | |
| 67 | 2***В | Стопорная пластинка | |
| 68 | 2***2 | Стопорная пластинка | |
| 69 | М***В | Гайка шестигранная М18х1,5 | |
| 70 | 7***0 | Планка прижимная | |
| 71 | 9***0 | Покрышка, монтированная, в сборе | |
| 72 | 8***" | Комплект трехсегментный в сборе | |
| 73 | 2***0 | Лента защитная | |
| 74 | 1***" | Камера | |
| 75 | 1***7 | Покрышка | |
| 76 | 2***3 | Стопорная пластина | |
| 77 | 9***А | Нижний кронштейн в сборе | |
| 78 | 2***А | Стопорная пластина | |
| 79 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 80 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 81 | 9***С | Нижний кронштейн в сборе | |
| 82 | 9***А | Качаюшийся рычаг, в сборе | |
| 83 | 9***А | Головка качающегося рычага | |
| 84 | 9***8 | Головка качающегося рычага | |
| 85 | 3***0 | Шаровой шарнир | |
| 86 | 9***3 | Стопорное кольцо | |
| 87 | 2***2 | Крепежный хомут | |
| 88 | 9***А | Качающийся рычаг, в сборе | |
| 89 | 9***А | Качающийся рычаг, в сборе | |
| 90 | 9***G | Качающийся рычаг, в сборе | |
| 91 | 3***1 | Шаровой шарнир | |
| 92 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 93 | 9***0 | Покрышка, монтированная, в сборе | |
| 94 | 1***6 | Покрышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
