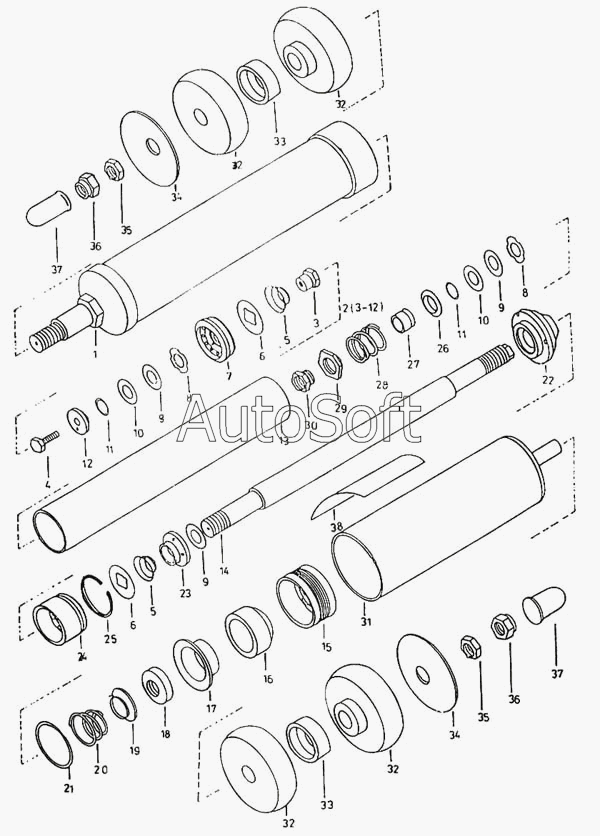

Каталог запасных частей к технике: Ikarus 260.50. Детали амортизатора
30
21
22
23
24
25
26
27
28
29
20
31
32
32
32
32
33
33
34
34
35
35
36
36
37
37
38
11
11
2
3
3
4
5
5
6
6
7
8
8
9
9
9
10
10
1
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Внешний цилиндр | |
| 2 | 4***5 | Клапан всасывающий в сборе | |
| 3 | 4***5 | Вставка | |
| 4 | С***0 | Болт с шестигранной головкой М8х20 | |
| 5 | 4***4 | Пружина нажимная | |
| 6 | 4***1 | Клапан | |
| 7 | 4***8 | Корпус клапана | |
| 8 | 4***3 | Клапан | |
| 9 | 4***4 | Клапан | |
| 10 | 4***4 | Клапан | |
| 11 | 4***5 | Уплотнение | |
| 12 | 4***2 | Упор | |
| 13 | 4***2 | Рабочий цилиндр | |
| 14 | 4***0 | Шток поршня | |
| 15 | 4***5 | Кольпак замковый М68х1,5 | |
| 16 | 4***7 | Вставка | |
| 17 | 4***9 | Втулка уплотнительная | |
| 18 | 4***7 | Кольцо уплотнительное | |
| 19 | 4***8 | Диск | |
| 20 | 4***1 | Пружина | |
| 21 | 4***4 | Кольцо уплотнительное | |
| 22 | 4***0 | Направляющая втулка | |
| 23 | 4***0 | Упор поршня | |
| 24 | 4***4 | Поршень | |
| 25 | С***О | Кольцо поршневое 50х2 | |
| 26 | 4***4 | Клапан | |
| 27 | 4***7 | Вставка | |
| 28 | 4***6 | Пружина | |
| 29 | 4***9 | Гайка М22х1 | |
| 30 | 4***5 | Гайка М16х1,5 | |
| 31 | 4***1 | Пылезащитная труба | |
| 32 | 4***0 | Кольцо резиновое | |
| 33 | 4***3 | Вставка | |
| 34 | 4***1 | Диск | |
| 35 | С***5 | Гайка М16х1,5 | |
| 36 | С***5 | Гайка М16х1,5 | |
| 37 | 4***2 | Крышка | |
| 38 | 4***1 | Табличка |
