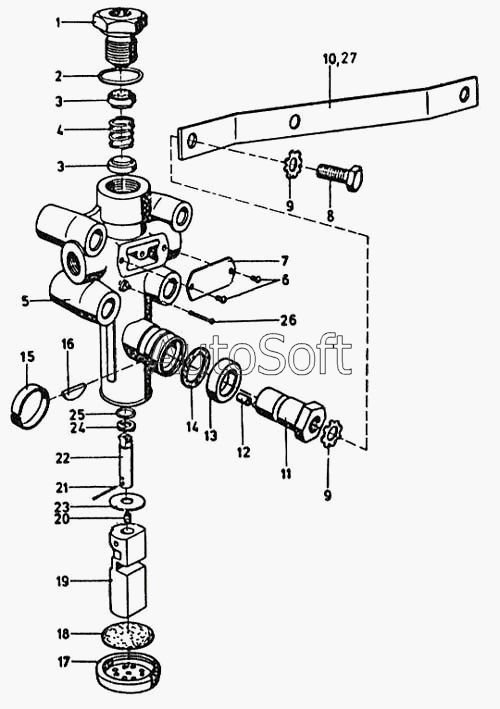

Каталог запасных частей к технике: Ikarus 260.50. Клапан пневматического амортизатора
25
17
18
19
20
21
22
23
24
16
26
27
8
2
3
3
4
5
6
7
8
1
9
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Ниппель | |
| 2 | М***6 | Уплотнителъное кольцо 33х39 | |
| 3 | 5***7 | Тарелка клапана | |
| 3 | 9***9 | Тарелка клапана | |
| 4 | 5***2 | Пружина нажимная | |
| 5 | 5***8 | Корпус в сборе | |
| 6 | М***6 | Шплинт 3х4 | |
| 7 | 5***6 | Доска типа | |
| 8 | 5***0 | Болт с шестигранной головкой М8х18 | |
| 8 | М***3 | Болт М6х15 | |
| 9 | М***6 | Шайба стопорная с наружными зубьями М8 | |
| 10 | 5***9 | Рычаг управления | |
| 11 | 5***7 | Приводной стержень | |
| 12 | 5***1 | Кольцо | |
| 13 | 5***4 | Кольцо | |
| 14 | 5***0 | Кольцо войлочное | |
| 15 | 5***3 | Распорное кольцо | |
| 16 | 5***2 | Шпонка фиксирующая | |
| 17 | 5***3 | Колпак защитный | |
| 18 | 5***8 | Прокладка войлочная | |
| 19 | 5***9 | Поршень | |
| 20 | 5***1 | Пружина нажимная | |
| 21 | М***3 | Игольчатый ролик 2х13,8 III. | |
| 22 | 5***1 | Поршневой палац | |
| 23 | 5***7 | Шайба | |
| 24 | 5***4 | Опорное кольцо | |
| 25 | 5***4 | Кольцо "О"-образное | |
| 26 | М***1 | Шплинт 3х14 | |
| 27 | 5***0 | Рычаг управления | |
| 28 | 6***1 | Клапан пневматического амортизатора | |
| 29 | 6***2 | Клапан пневматического амортизатора | |
| 30 | 6***0 | Ремонтный набор для маленьких ремонтов | |
| 31 | 6***0 | Ремонтный набор для больших ремонтов | |
| 32 | 9***9 | Доска типа /для смены после больших ремонтов, синего цвета/ |
