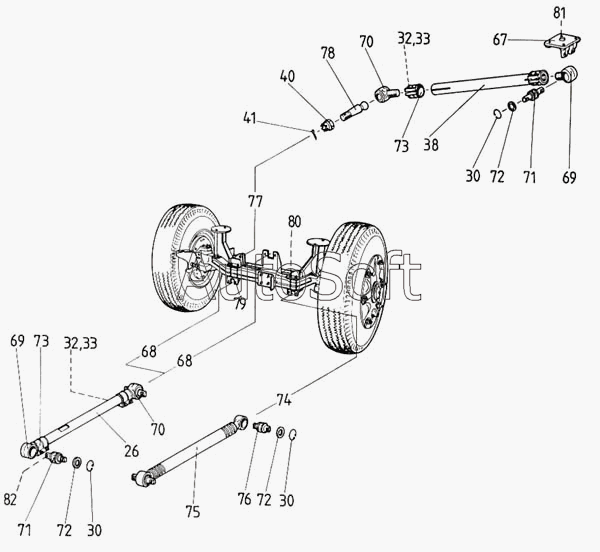

Каталог запасных частей к технике: Ikarus 260.50. Сборка и подвеска передней оси
26
30
30
30
32
32
33
33
38
40
41
67
68
68
69
69
70
70
71
71
72
72
72
73
73
74
75
76
77
78
79
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Передний мост в сборе | |
| 2 | А***8 | Передний мост | |
| 3 | 1***7 | Поперачная рулевая тяга | |
| 4 | 9***0 | Кронштейн пневматической рессоры, левый в сборе | |
| 5 | 9***0 | Кронштейн пневматической рессоры, правый, в сборе | |
| 6 | 9***0 | Верхний кронштейн, в сборе | |
| 7 | 9***А | Нижний кронштейн в сборе | |
| 8 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 9 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 10 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 11 | 2***1 | Болт II.М16х1,5х199 | |
| 11 | 2***В | II М16х1,5х200 | |
| 12 | М***0 | Шайба М3 | |
| 13 | М***8 | Гайка шестигранная 14х1,5 | |
| 14 | М***6 | Гайка шестигранная М16х1,5 | |
| 15 | 2***3 | Стопорная пластинка | |
| 16 | 2***2 | Стопорная пластина | |
| 16 | 2***А | Стопорная пластина | |
| 17 | 2***А | Распорная пластина | |
| 18 | 2***В | Распорная пластина | |
| 19 | 2***С | Распорная пластина | |
| 20 | 2***А | Болт с шестигранной головкой | |
| 21 | 2***5 | Стопорная пластинка | |
| 22 | М***0 | Гайка шестигранная М16х1,5 | |
| 23 | 2***6 | Консоль | |
| 24 | 7***0 | Гайка к болту колеса | |
| 25 | 9***А | Качащийся рычаг, в сборе | |
| 26 | 9***А | Качающийся рычаг, в сборе | |
| 27 | 9***А | Головка качающегося рычага | |
| 28 | 9***В | Головка качающегося рычага | |
| 29 | 3***7 | Шаровой шарнир | |
| 30 | М***1 | Пружинное стопорное кольцо 45 | |
| 31 | 2***3 | Хомут | |
| 32 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 33 | М***8 | Гайка шестигранная 14х1,5 | |
| 34 | 2***1 | Крепежный хомут | |
| 35 | 9***А | Качающийся рычаг, в сборе | |
| 36 | 9***А | Качающийся рычаг, полный | |
| 37 | 9***G | Качающийся рычаг, в сборе | |
| 38 | 9***К | Труба качающегося рычага | |
| 39 | 3***6 | Шаровой шарнир | |
| 40 | D***8 | М39х1,5 | |
| 41 | М***0 | Шплинт 2х16 | |
| 42 | 9***В | Нижний кронштейн, в сборе | |
| 43 | 9***А | Кронштейн каркаса I., в сборе | |
| 43 | 9***А | Кронштейн каркаса I., в сборе | |
| 44 | 9***В | Кронштейн каркаса I., в сборе | |
| 44 | 9***В | Кронштейн каркаса I., в сборе | |
| 45 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 46 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 47 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 48 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 49 | 1***В | Стопорная пластина | |
| 49 | 2***В | Стопорная пластинка | |
| 50 | 2***2 | Стопорная пластинка | |
| 50 | 2***А | Стопорная пластина | |
| 51 | М***8 | Гайка шестигранная 14х1,5 | |
| 52 | 7***0 | Планка прижимная | |
| 53 | 9***С | Шина в сборе | |
| 54 | 8***" | Комплект трехсегментный в сборе | |
| 55 | 2***0 | Лента защитная | |
| 56 | 1***" | Камера | |
| 57 | 1***7 | Покрышка | |
| 58 | 9***К | Покрышка в сборе | |
| 59 | 8***М | Обод колеса | |
| 60 | 1***5 | Покрышка | |
| 61 | №***0 | Клапан | |
| 62 | 2***С | Стопорная пластина | |
| 63 | 9***0 | Шина в сборе | |
| 64 | 1***С | Покрышка | |
| 65 | 2***0 | Лента защитная | |
| 66 | М***0 | Клапан А 127 3-1 | |
| 67 | 9***С | Нижний кронштейн в сборе | |
| 68 | 9***А | Качаюшийся рычаг, в сборе | |
| 69 | 9***А | Головка качающегося рычага | |
| 70 | 9***В | Головка качающегося рычага | |
| 71 | 3***0 | Шаровой шарнир | |
| 72 | 5***8 | Стопорное кольцо | |
| 72 | 9***3 | Стопорное кольцо | |
| 73 | 2***2 | Крепежный хомут | |
| 74 | 9***А | Качающийся рычаг, в сборе | |
| 75 | 9***А | Качающийся рычаг, полный | |
| 76 | 3***0 | Паровой шарнир | |
| 77 | 9***G | Качающийся рычаг, в сборе | |
| 78 | 3***1 | Паровой шарнир | |
| 79 | 9***А | Нижний кронштейн в сборе | |
| 80 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 81 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 82 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 83 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 84 | 9***Н | Покрышка, в сборе |
