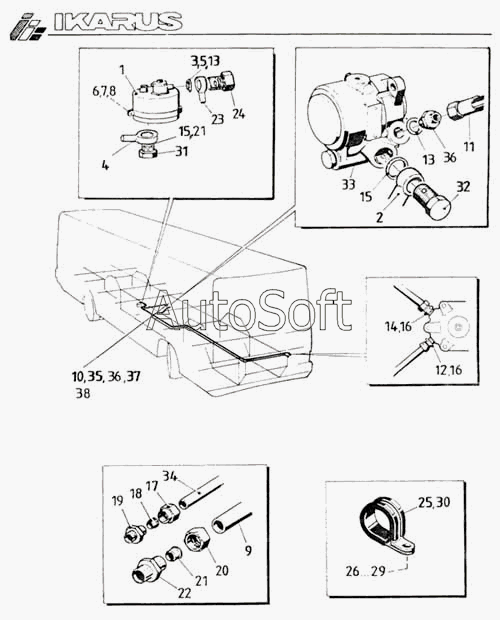

Каталог запасных частей к технике: Ikarus 260.50. Гидравлическая система рулевого управления
30
21
21
22
23
24
25
26
27
28
29
29
20
31
32
33
34
35
36
36
37
38
11
2
3
4
5
6
7
8
9
10
1
12
13
13
14
15
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Фильтр и масляный резервуар | |
| 2 | 2***4 | Кольцевой адаптер | |
| 3 | М***6 | Кольцо уплотнительное А14х18Сu | |
| 4 | М***0 | Винт полый | |
| 5 | 1***1 | Зажимное кольцо | |
| 6 | М***8 | Болт с шестигранной головкой М6х20А | |
| 7 | М***6 | Гайка шестигранная М3 | |
| 8 | М***5 | Шайба пружинная 6К-2 | |
| 9 | М***8 | Труба 30х1,5 | |
| 10 | 9***0 | Соединительный рукав | |
| 11 | 9***0 | Соединительный рукав | |
| 12 | 7***7 | Штуцер соединительный | |
| 13 | М***6 | Уплотнителъное кольцо 33х39 | |
| 14 | 2***1 | Ниппель | |
| 15 | М***6 | Уплотнителъное кольцо 33х39 | |
| 16 | М***6 | Кольцо уплотнительное А14х18Сu | |
| 17 | 6***1 | Накидная гайка | |
| 18 | 2***8 | Кольцо насечное | |
| 19 | 6***1 | Прямой адаптер | |
| 20 | 6***3 | Накидная гайка | |
| 21 | 2***0 | Кольцо насечное | |
| 22 | 6***3 | Прямой адаптер | |
| 23 | 2***2 | Кольцевой штуцер | |
| 24 | 2***3 | Винт полый | |
| 25 | 9***С | Хомут с профильной резины в сборе | |
| 26 | М***8 | Болт с шестигранной головкой М10х12 | |
| 27 | М***5 | Гайка шестигранная М4 | |
| 28 | М***0 | Шайба М6 | |
| 29 | М***5 | Шайба пружинная 6К-2 | |
| 30 | 9***Е | Хомут для трубы с резиновой вставкой сб. ч. | |
| 31 | 2***2 | Кольцевой адаптер с резьбой | |
| 32 | 2***7 | Пустотелый винт | |
| 33 | U***4 | Насос гидроусилителя руля | |
| 34 | М***8 | Труба 30х1,5 | |
| 35 | 2***1 | Штуцер соединительный | |
| 36 | 2***6 | Ниппель | |
| 37 | М***6 | Уплотнительное кольцо А30х36 Сu | |
| 38 | 2***5 | Пустотелый винт | |
| 39 | М***6 | Уплотнителъное кольцо 33х39 |
