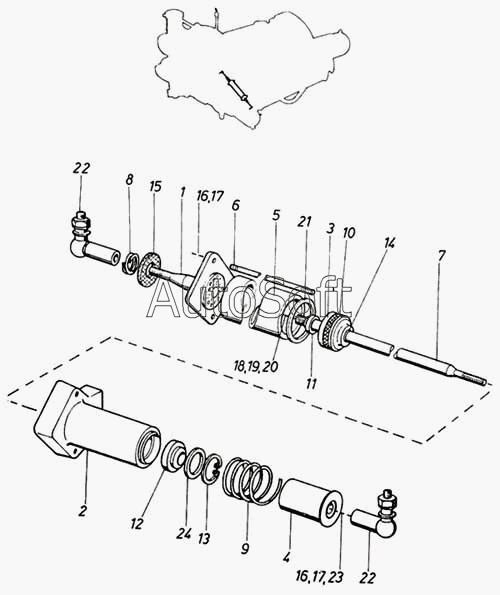

Каталог запасных частей к технике: Ikarus 260.50. Пневматический рабочий цилиндр
13
24
23
22
22
21
20
19
18
17
17
16
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Толкатель | |
| 2 | 0***0 | Проставка | |
| 3 | 0***0 | Поршень | |
| 4 | 0***0 | Направляющая втулка | |
| 5 | 0***0 | Цилиндр | |
| 6 | 0***0 | Стяжной болт | |
| 7 | 0***0 | Шток | |
| 8 | 0***0 | Фасонная пружина | |
| 9 | 0***0 | Пружина сжатия | |
| 10 | 0***0 | Уплотнение поршня | |
| 11 | М***1 | Кольцо круглового сечения 7,5х2,4 | |
| 12 | 0***0 | Комбинированное уплотнение штока | |
| 13 | М***1 | Пружинное стопорное кольцо 52 | |
| 14 | 0***0 | Пружинное кольцо | |
| 15 | 0***0 | Пружина сжатия | |
| 16 | М***6 | Шайба коническая М6 | |
| 17 | М***1 | Шайба М8 | |
| 18 | М***1 | Шайба М3 | |
| 19 | М***0 | Шайба пружинная М8 | |
| 20 | М***1 | Гайка черная шестигранная М8 | |
| 21 | 0***9 | Уплотнительное кольцо | |
| 22 | 2***3 | Сферический шарнир | |
| 23 | М***3 | Шайба для осей 8 | |
| 24 | 0***0 | Упорное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
