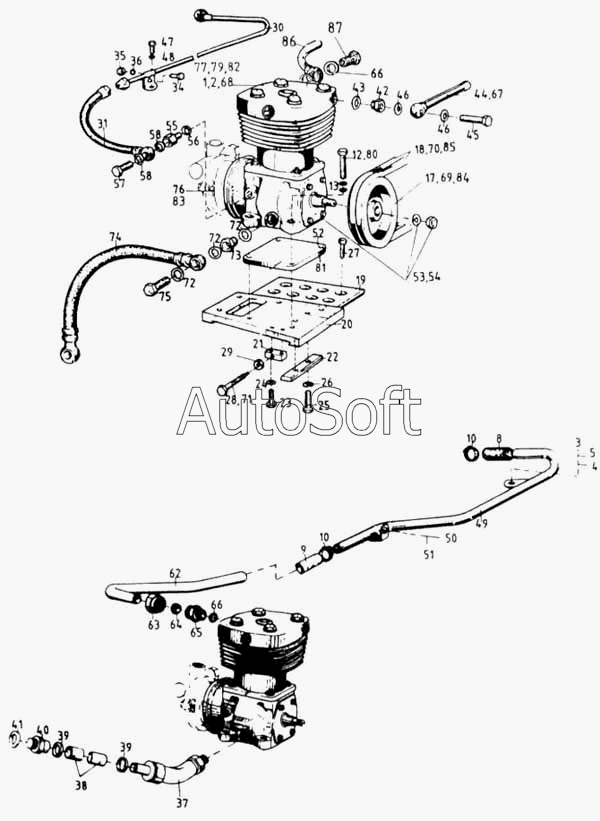

Каталог запасных частей к технике: Ikarus 260.50. Установка воздушного компрессора
56
69
68
67
66
66
65
64
63
62
58
58
57
70
55
54
53
52
51
50
49
47
46
80
48
87
86
85
85
84
83
82
81
46
79
77
76
75
74
73
72
72
72
71
23
22
21
20
19
18
17
13
12
24
10
10
9
8
5
4
3
2
36
45
44
43
42
41
40
39
39
38
37
1
35
34
31
30
29
28
27
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***/ | Компрессор | |
| 2 | 6***/ | Компрессор | |
| 3 | М***/ | Болт М8х15 | |
| 4 | М***/ | Шайба М8А | |
| 5 | М***/ | Шайба пружинная 8К-2 | |
| 6 | М***/ | Винт полый 20А | |
| 7 | М***/ | Кольцо резиновое уплотнительное А 26х31-Сu | |
| 8 | 3***/ | Шланг водяной | |
| 9 | 3***/ | Шланг водяной | |
| 10 | А***/ | Хомут стяжной для шланга | |
| 11 | 3***/ | Труба всасывания | |
| 12 | М***/ | Шайба М8х40 | |
| 13 | М***/ | Шайба пружинная 8К-2 | |
| 17 | 3***/ | Шкив | |
| 18 | L***/ | Набор клиновых ремней 12,5х1200 | |
| 19 | 1***/ | Плита основная | |
| 20 | 3***/ | Шит подшипника | |
| 21 | 1***/ | Планка направляющая | |
| 22 | 1***/ | Планка стопорная | |
| 23 | М***/ | Болт М6х22 | |
| 24 | М***/ | Шайба пружинная 6К-2 | |
| 25 | М***/ | Болт М10х25 | |
| 26 | М***/ | Шайба пружинная 10К-2 | |
| 27 | М***/ | Болт М8х15 | |
| 28 | 1***/ | Болт регулировачный | |
| 29 | М***/ | Гайка шестигранная М8 | |
| 30 | 3***/ | Трубка нагнетательная | |
| 31 | 3***/ | Маслопровод нагнетательный | |
| 34 | М***/ | Болт М6х15 | |
| 35 | М***/ | Гайка шестигранная М6 | |
| 36 | М***/ | Шайба пружинная 6К-2 | |
| 37 | 3***/ | Обратный клапан | |
| 38 | 3***/ | Маслопровод сливной | |
| 39 | А***/ | Хомут стяжной для шланга | |
| 40 | 3***/ | Штуцер резбовой | |
| 41 | М***/ | Кольцо резиновое уплотнительное А18х24-Сu | |
| 42 | 1***/ | Пробка резьбовая | |
| 43 | М***/ | Кольцо резиновое уплотнительное А22х27-Сu | |
| 44 | 3***/ | Труба охлаждающая | |
| 45 | 8***/ | Винт полый | |
| 46 | М***/ | Кольцо резиновое уплотнительное А14х18-Сu | |
| 46 | М***/ | Шайба пружинная 10К-2 | |
| 47 | М***/ | Болт М10х18 | |
| 48 | М***/ | Шайба пружинная 10К-2 | |
| 49 | 3***/ | Труба всасывания | |
| 50 | М***/ | Болт М14х1,5х16 | |
| 51 | М***/ | Шайба пружинная 14К-2 | |
| 52 | 1***/ | Лист промежуточный | |
| 53 | М***/ | Гайка шестигранная М18х1,5 | |
| 54 | М***/ | Шайба пружинная 18К-2 | |
| 55 | 3***/ | Ниппель | |
| 56 | М***/ | Кольцо резиновое уплотнительное А10х13,5-Сu | |
| 57 | М***/ | Винт полый 6А | |
| 58 | М***/ | Кольцо резиновое уплотнительное А12х16,5-Сu | |
| 62 | 3***/ | Труба всасывания | |
| 63 | 3***/ | Гайка соединительная | |
| 64 | 3***/ | Кольцо прижимное | |
| 65 | 3***/ | Ниппель | |
| 66 | М***/ | Кольцо резиновое уплотнительное А 26х31-Сu | |
| 67 | 3***/ | Труба охлаждающей воды | |
| 68 | L***/ | Компрессор | |
| 69 | 1***/ | Шкив | |
| 70 | 3***/ | Набор клиновых ременей | |
| 71 | 3***/ | Болт регулировочный | |
| 72 | М***/ | Кольцо резиновое уплотнительное А10х13,5-Сu | |
| 73 | 1***/ | Ниппель | |
| 74 | 3***/ | Маслопровод сливной | |
| 75 | М***/ | Винт полый 13А | |
| 76 | 7***8 | Насос гидроусилителя руля в сборе | |
| 77 | 6***) | Компрессор | |
| 78 | 3***) | Ниппель | |
| 79 | 6***) | Компрессор | |
| 80 | М***) | М8х50 | |
| 81 | 3***) | Лист промежуточный | |
| 82 | 6***/ | Компрессор | |
| 83 | 7***4 | Насос гирдоусилителя руля в сборе | |
| 84 | 3***9 | Шкив | |
| 85 | D***3 | Набор клиновых ремней | |
| 85 | L***5 | Набор клиновых ремней | |
| 86 | 1***3 | Труба всасывания | |
| 87 | М***5 | Винт полый 20 А |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
