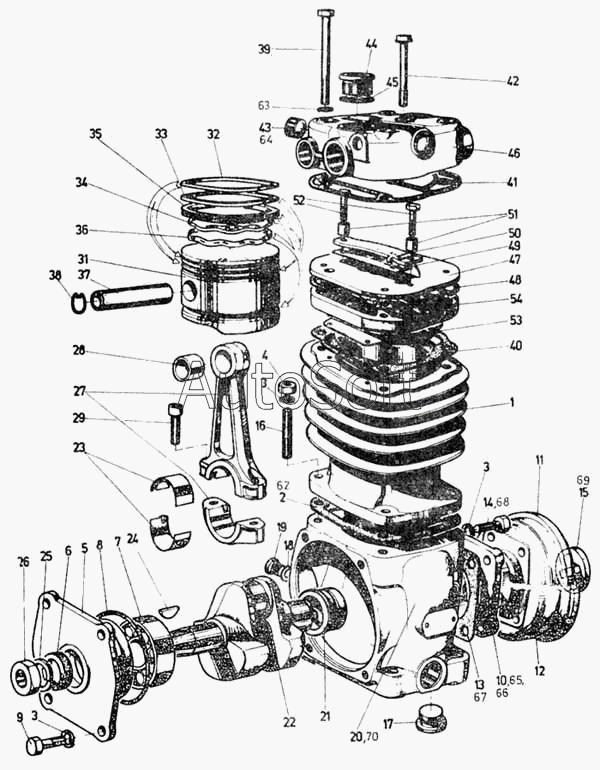

Каталог запасных частей к технике: Ikarus 260.50. Детали компрессора
1
2
3
3
3
4
5
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
28
29
29
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
47
48
48
49
50
51
52
53
54
54
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***/ | Цилиндр | |
| 2 | 6***/ | Уплотнение | |
| 3 | М***0 | Шайба пружинная М8 | |
| 4 | М***0 | Гайка шестигранная М8 | |
| 5 | 6***/ | Крышка подшипника | |
| 6 | D***0 | Упругая шайба А 25х35х7 | |
| 7 | N***5 | Цилиндрический роликоподшипник | |
| 7 | N***3 | Цилиндрический роликоподшипник | |
| 7 | N***3 | Цилиндрический роликоподшипник | |
| 8 | 6***/ | Кольцо "О" | |
| 8 | 6***/ | Кольцо "О" | |
| 9 | М***3 | Болт М8х30 | |
| 10 | 6***/ | Крышка | |
| 11 | 6***/ | Держатель насоса /к насосу типа "БОШ"/ | |
| 12 | 6***/ | Держатель насоса /к насосу типа "ЗФ"/ | |
| 13 | 6***/ | Уплотнение | |
| 14 | М***1 | Болт М8х25 | |
| 15 | 6***/ | Поводковая шайба | |
| 16 | М***4 | Штифт с резьбовым концом М8х20 | |
| 17 | 6***/ | Заглушка | |
| 17 | 6***/ | Заглушка | |
| 18 | М***6 | Кольцо резиновое уплотнительное А8х14А1 | |
| 19 | D***8 | Заглушка М10х1 | |
| 20 | 6***/ | Коробка кривошипа | |
| 21 | 6***/ | Втулке подшипника | |
| 22 | 6***/ | Кривошипный вал | |
| 22 | 6***2 | Кривошипный вал | |
| 23 | 6***/ | Вкладыш шатунного подшипника | |
| 24 | М***1 | Шпонка сегментная 3х5 | |
| 25 | М***0 | Шайба пружинная М14 | |
| 26 | М***1 | Гайка шестигранная М16х1,5 | |
| 27 | 6***/ | Шатун поршня | |
| 28 | 6***/ | Втулка | |
| 28 | 6***/ | Втулка | |
| 29 | М***4 | Винт II.М8х25 | |
| 29 | М***2 | Винт М6х30 | |
| 30 | 6***/ | Поршень, полное | |
| 31 | 6***1 | Поршень | |
| 32 | 8***0 | Поршневое кольцо | |
| 33 | 8***0 | Маслосъемное кольцо | |
| 34 | 6***/ | Натяжная пружина | |
| 35 | 8***6 | Маслопроходное кольцо | |
| 36 | 6***/ | Натяжная пружина | |
| 37 | 6***/ | Палец поршня | |
| 38 | D***3 | Стопорная шайба А18 | |
| 39 | М***1 | Болт М8х25 | |
| 40 | 6***0 | Уплотнение | |
| 40 | 6***1 | Уплотнение | |
| 41 | 6***/ | Уплотнение | |
| 42 | 6***/ | Соединительный болт | |
| 43 | D***6 | Заглушка М22х1,5 | |
| 43 | D***8 | Заглушка М10х1 | |
| 44 | D***8 | Заглушка М10х1 | |
| 45 | М***6 | Кольцо резиновое уплотнительное А8х14А1 | |
| 46 | 6***/ | Головка цилиндра | |
| 47 | 6***/ | Нижнее гнездо клапана в сборе | |
| 47 | 6***/ | Нижнее гнездо клапана в сборе | |
| 48 | 6***/ | Уплотнение | |
| 48 | 6***/ | Уплотнение | |
| 49 | 6***/ | Нажимная плита | |
| 50 | 6***/ | Нажимная плита | |
| 51 | 6***/ | Дистанционное кольцо | |
| 52 | М***1 | Болт М8х25 | |
| 53 | 6***/ | Пластинка всасывания | |
| 54 | 6***0 | Нижнее гнездо клапана, комплект | |
| 54 | 6***/ | Нижнее гнездо клапана, комплект | |
| 55 | 6***1 | Односкальчатый компрессор | |
| 56 | 6***2 | Одкоскальчатый компрессор | |
| 57 | 6***1 | Односкальчатый компрессор | |
| 58 | 6***2 | Односкальчатый компрессор | |
| 59 | 6***3 | Односкальчатый компрессор | |
| 60 | 6***4 | Односкальчатый компрессор | |
| 61 | 6***5 | Односкальчатый компрессор | |
| 62 | 6***) | Уплотнение | |
| 63 | М***6 | Уплотнителъное кольцо 33х39 | |
| 64 | М***0 | Шайба М3 | |
| 65 | 6***1 | Штуцер с фланцем | |
| 66 | 6***1 | Штуцер с фланцем | |
| 67 | 6***2 | Уплотнение | |
| 68 | 6***4 | Болт с углублением в головке под ключ | |
| 69 | 6***5 | Поводковая шайба | |
| 70 | 6***0 | Коробка кривошипа | |
| 71 | 6***6 | Односкальчатый компрессор | |
| 72 | 6***7 | Односкальчатый компрессор |
