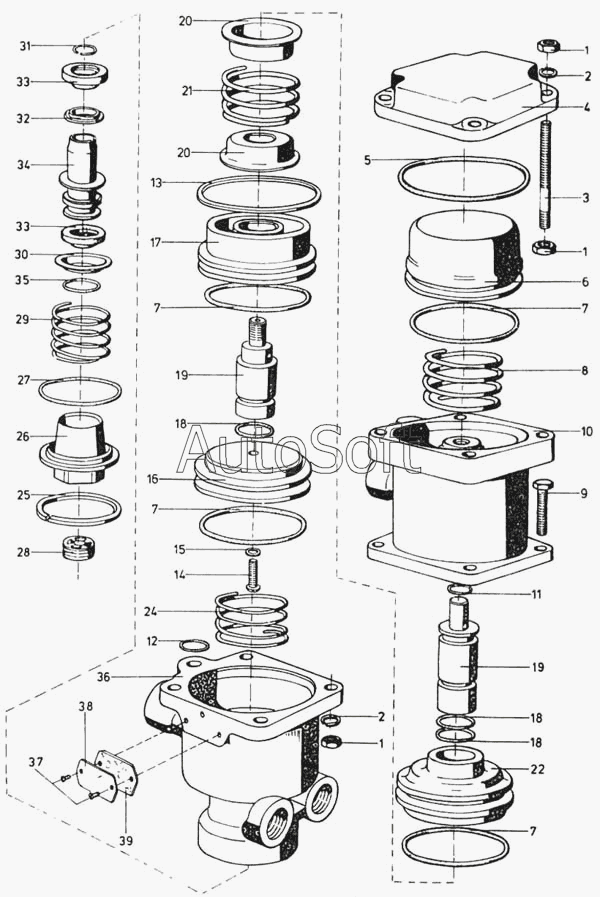

Каталог запасных частей к технике: Ikarus 260.50. Распределительный клапан прицепа
33
33
24
25
26
26
27
29
30
31
32
22
34
35
36
37
38
39
12
2
2
3
4
5
6
7
7
7
7
8
9
10
11
1
1
1
13
14
15
16
17
18
18
18
19
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Гайка шестигранная М6 | |
| 2 | М***0 | Шайба пружинная М8 | |
| 3 | 5***5 | Винт установочный | |
| 4 | 5***3 | Крышка | |
| 5 | 5***8 | Кольцо "О"-образное | |
| 6 | 5***5 | Поршень стояночного тормоза | |
| 7 | 5***0 | Кольцо "О"-образное | |
| 8 | 5***5 | Пружина нажимная | |
| 9 | М***3 | Болт М6х15 | |
| 10 | 5***7 | Корпус средний | |
| 11 | 5***1 | Кольцо "О"-образное | |
| 12 | 5***3 | Кольцо "О"-образное | |
| 13 | 5***9 | Шайба | |
| 14 | М***2 | Болт М5х10 | |
| 15 | М***6 | Кольцо резиновое уплотнительное А8х14А1 | |
| 16 | 5***5 | Поршень | |
| 17 | 5***2 | Поршень промежуточный | |
| 18 | 5***2 | Кольцо "О"-образное | |
| 19 | 5***4 | Шатун, нижняя-верхняя часть, вмонтированный | |
| 19 | 5***0 | Шатун, нижняя-верхняя часть, вмонтированный | |
| 20 | 5***6 | Тарелка пружины | |
| 21 | 5***4 | Пружина нажимная | |
| 22 | 5***3 | Поршень опережения | |
| 23 | 5***2 | Шток поршня, верхний | |
| 24 | 5***1 | Пружина нажимная | |
| 25 | М***1 | Пружинное стопорное кольцо 45 | |
| 26 | 5***2 | Направляющая деталь | |
| 26 | 5***0 | Выпускной клапан | |
| 27 | 5***0 | Кольцо "О"-образное | |
| 29 | 5***9 | Пружина нажимная | |
| 30 | 5***7 | Тарелка пружины | |
| 31 | 5***2 | Пружина натяжная | |
| 32 | 5***1 | Седло клапана | |
| 33 | 5***7 | Резиновый манжет | |
| 34 | 5***1 | Поршень | |
| 35 | 5***9 | Кольцо "О"-образное | |
| 36 | 5***6 | Корпус | |
| 37 | D***3 | Винт самонарезающий для маталла ВМ 3х6 | |
| 38 | 5***6 | Доска типа | |
| 39 | 5***2 | Прокладка войлочная | |
| 40 | 6***1 | Распределительный клапан прицепа | |
| 41 | 6***0 | Ремонтный набор для маленьких ремонтов | |
| 42 | 6***0 | Ремонтный, набор для больших ремонтов | |
| 43 | 9***9 | Доска типа /для смены после больших ремонтов, синего цвета/ |
