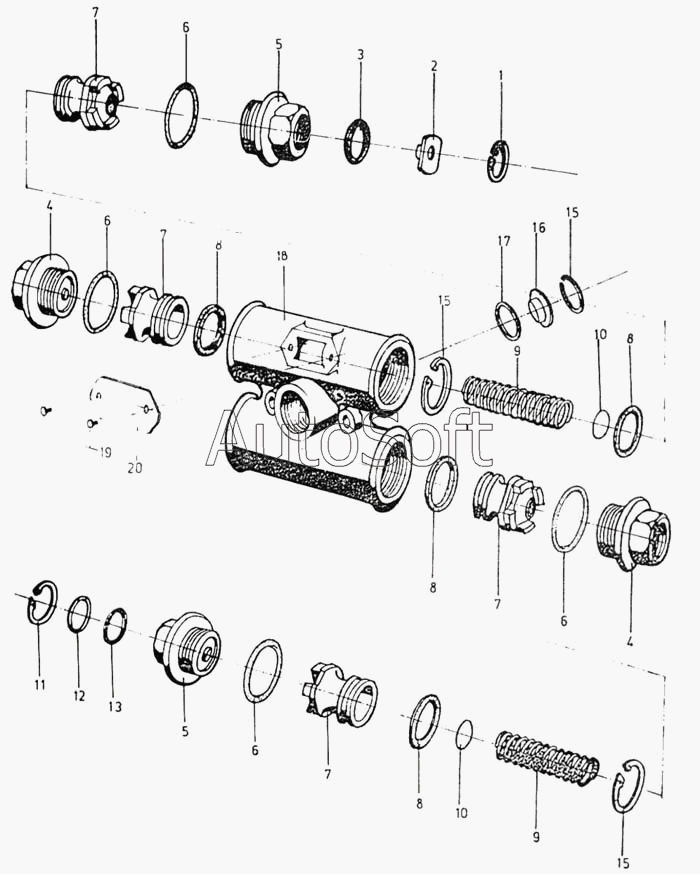

Каталог запасных частей к технике: Ikarus 260.50. Четырехлинейный предохранительный клапан
1
2
3
4
4
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
12
13
15
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Стопорное кольцо | |
| 2 | 5***5 | Направляющая деталь | |
| 3 | 5***6 | Резиновое кольцо с канавкой | |
| 4 | 5***2 | Пробка | |
| 5 | 5***1 | Пробка | |
| 6 | 5***4 | Кольцо "О"-образное | |
| 7 | 5***1 | Поршень в сборе | |
| 8 | 5***3 | Кольцо "К"-образное | |
| 9 | 5***8 | Пружина нажимная | |
| 10 | 5***9 | Шайба | |
| 11 | М***1 | Пружинное стопорное кольцо 45 | |
| 12 | 5***8 | Шайба | |
| 13 | 5***4 | Кольцо "К"-образное | |
| 14 | 5***3 | Пробка | |
| 15 | М***1 | Пружинное стопорное кольцо 45 | |
| 16 | 5***1 | Закрывающая планка | |
| 17 | 5***0 | Кольцо "К"-образное | |
| 18 | 5***1 | Корпус | |
| 19 | М***6 | Шплинт 3х4 | |
| 20 | 5***6 | Доска типа | |
| 21 | 6***1 | Клапан пневматического амортизатора | |
| 22 | 6***3 | Четырехлинейный предохранительный клапан | |
| 23 | 6***0 | Ремонтный набор для маленьких ремонтов | |
| 24 | 6***0 | Ремонтный набор для больших ремонтов | |
| 25 | 6***0 | Ремонтный набор для маленьких ремонтов | |
| 26 | 6***0 | Ремонтный набор для больших ремонтов | |
| 27 | 9***9 | Доска типа /для смены после больших ремонтов, синего цвета/ |
