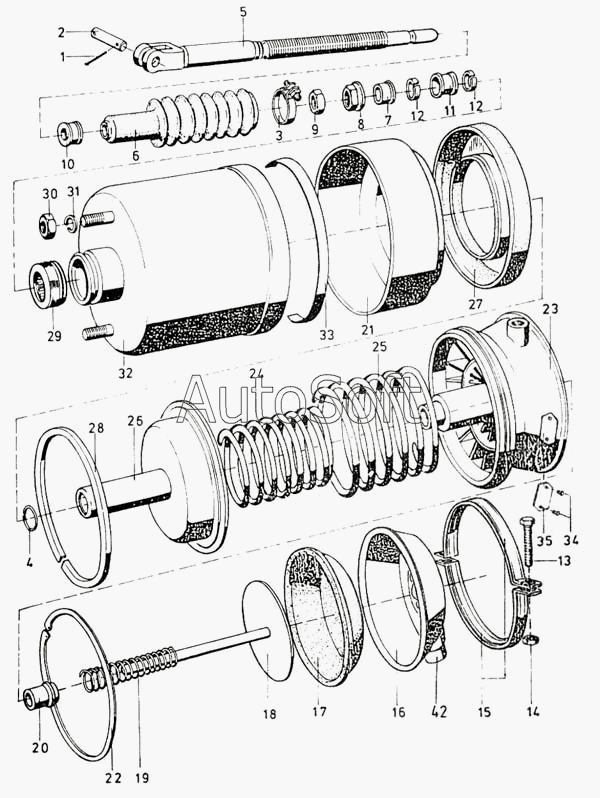

Каталог запасных частей к технике: Ikarus 260.50. Тормозной цилиндр двухстороннего действия
33
22
23
23
24
25
26
27
28
29
30
31
32
21
33
33
34
35
42
10
1
2
3
3
4
5
5
6
7
8
9
1
11
12
12
13
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***4 | Шплинт 4х20 | |
| 1 | М***0 | Шплинт 4х22 | |
| 2 | 5***2 | Штифт | |
| 3 | 2***0 | Хомут 44-56 | |
| 3 | 4***3 | Хомут 44-56 | |
| 4 | 5***5 | Пружина натяжная | |
| 5 | 5***3 | Шток поршня в сборе | |
| 5 | 5***6 | Шток поршня в сборе | |
| 6 | 5***7 | Чехол защитный | |
| 7 | 5***7 | Втулка направляющая | |
| 8 | 5***9 | Гайка с буртиком | |
| 9 | 5***4 | Гайка низкая | |
| 10 | 5***1 | Опорное кольцо | |
| 11 | 5***4 | Нажимная деталь | |
| 12 | 5***8 | Кольцо | |
| 13 | М***8 | Болт М10х50 | |
| 14 | М***0 | Гайка шестигранная М6 | |
| 15 | 5***9 | Хомут | |
| 16 | 5***4 | Крышка сварная | |
| 17 | 5***9 | Мембрана резиновая | |
| 18 | 5***8 | Поршень сварной | |
| 19 | 5***5 | Пружина нажимная | |
| 19 | 5***2 | Пружина нажимная | |
| 20 | 5***0 | Втулка | |
| 21 | 5***9 | Чехол защитный | |
| 22 | 4***6 | Стопорное кольцо | |
| 23 | 5***3 | Фланец | |
| 23 | 5***3 | Фланец | |
| 24 | 5***3 | Пружина нажимная | |
| 25 | 5***7 | Пружина нажимная | |
| 26 | 5***7 | Поршень сварной | |
| 27 | 5***1 | Манжет поршня | |
| 28 | 3***5 | Втулка направляющая | |
| 29 | 5***6 | Уплотнительное кольцо в сборе | |
| 30 | М***0 | Гайка шестигранная М6 | |
| 31 | М***0 | Шайба пружинная М8 | |
| 32 | 5***6 | Цилиндр сварной | |
| 33 | 3***7 | Предупредительная лента | |
| 33 | 5***7 | Предупредительная лента | |
| 33 | 5***9 | Предупредительная лента | |
| 34 | Ш***6 | 3х4 | |
| 35 | 5***6 | Доска типа | |
| 36 | 5***3 | Шток поршня в сборе | |
| 37 | 6***1 | Тормозной цилиндр двухстороннего действия | |
| 38 | 6***2 | Тормозной цилиндр двухстороннего действия | |
| 39 | 6***0 | Ремонтный набор для маленьких ремонтов | |
| 40 | 6***0 | Ремонтный набор для больших ремонтов | |
| 41 | 5***3 | Доска типа /для смены после больших ремонтов, синего цвета/ | |
| 42 | 5***2 | Чехол защитный |
