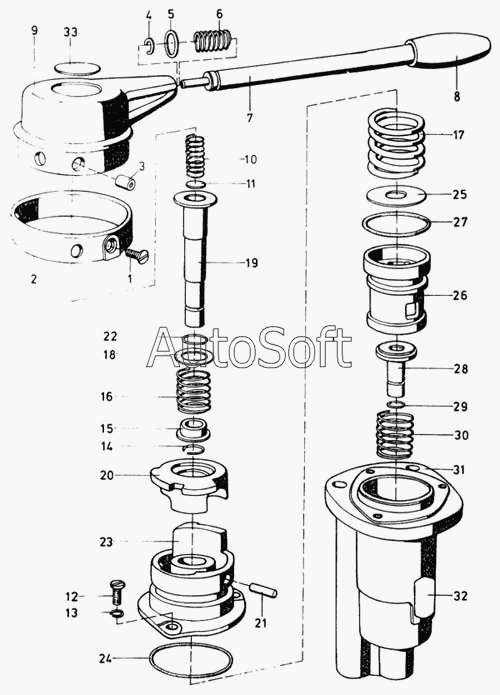

Каталог запасных частей к технике: Ikarus 260.50. Клапан стояночного тормоза
28
19
20
21
22
23
24
25
26
27
18
29
30
31
32
33
10
2
3
4
5
6
7
7
8
9
1
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***8 | Винт М5х10 | |
| 2 | 5***2 | Кольцо | |
| 3 | 5***7 | Штифт | |
| 4 | 5***0 | Предохранительное кольцо | |
| 5 | 5***0 | Шайба | |
| 6 | 5***8 | Пружина нажимная | |
| 7 | 5***9 | Рычаг вмонтированный, с кнопкой ручки | |
| 7 | 9***5 | Рычаг вмонтированный, с кнопкой ручки | |
| 8 | 5***5 | Шарик рукоятки | |
| 9 | 5***2 | Коллак | |
| 10 | 5***2 | Тружина нажимная | |
| 11 | 5***9 | Диск | |
| 12 | 5***0 | Болт с цилиндрической головкой М6хl2 | |
| 12 | М***9 | Винт с цилиндрической головкой М6хl2 | |
| 13 | М***0 | Шайба пружинная М8 | |
| 14 | 5***3 | Пружина нажимная | |
| 15 | 5***6 | Тарелка пружины | |
| 16 | 5***0 | Пружина нажимная | |
| 17 | 5***1 | Пружина нажимная | |
| 18 | 5***0 | Шайба | |
| 19 | 5***1 | Стержень клапана | |
| 20 | 5***9 | Кулак | |
| 21 | 5***4 | Штифт установочный | |
| 22 | 5***3 | Кольцо "О"-образное | |
| 23 | 5***1 | Крышка | |
| 24 | 5***4 | Кольцо "О"-образное | |
| 25 | 5***1 | Шайба | |
| 26 | 5***0 | Поршень | |
| 27 | 5***5 | Кольцо "О"-образное | |
| 28 | 5***0 | Тарелка клапана | |
| 29 | 5***2 | Кольцо "О"-образное | |
| 30 | 5***7 | Пружина нажимная | |
| 31 | 5***1 | Корпус | |
| 32 | 5***4 | Доска | |
| 33 | 5***0 | Фирменный знак | |
| 34 | 6***2 | Клапан стояночного тормоза | |
| 35 | 6***0 | Ремонтный набор для маленьких ремонтов | |
| 36 | 6***0 | Ремонтный набор для больших ремонтов | |
| 37 | 9***0 | Доска типа /для смены после больших ремонтов, синего цвета/ |
