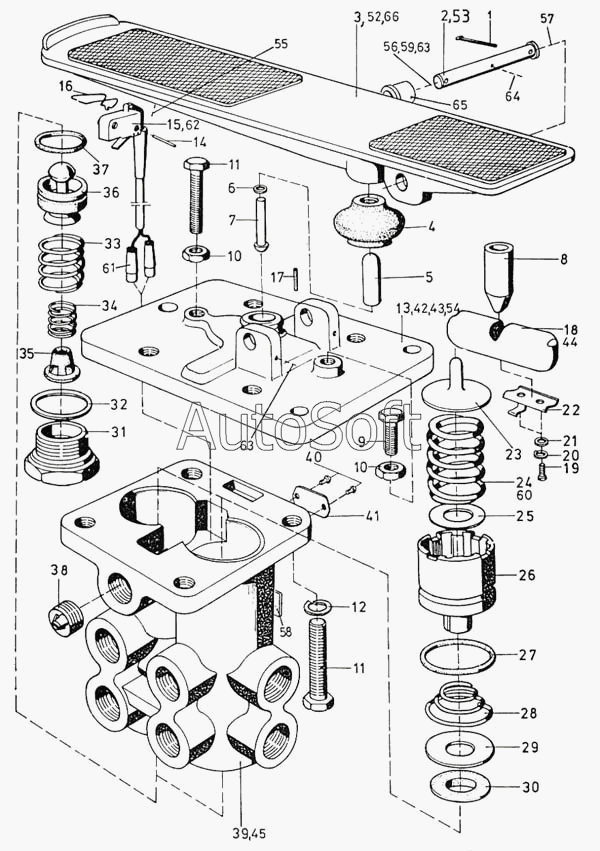

Каталог запасных частей к технике: Ikarus 260.50. Тормозной кран автомобиля
40
45
44
43
42
41
39
38
37
36
35
34
33
32
58
66
65
64
63
63
62
61
60
59
31
57
56
55
54
54
53
52
6
13
12
11
11
10
10
9
9
8
7
14
5
5
4
3
3
2
2
1
22
30
29
28
27
26
25
24
23
1
21
20
19
18
17
16
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***4 | Шплинт 4х20 | |
| 1 | М***0 | Шплинт 2х16 | |
| 2 | 5***7 | Штифт | |
| 2 | 5***1 | Штифт | |
| 3 | 5***1 | Педаль в сборе | |
| 3 | 5***0 | Педаль в сборе | |
| 4 | 5***4 | Чехол защитный | |
| 5 | 5***5 | Штанга нажимная верхняя | |
| 5 | 5***3 | Штанга нажимная верхняя | |
| 6 | 5***2 | Шайба | |
| 7 | 5***3 | Стержень нажимной | |
| 8 | 5***6 | Нажимная деталь | |
| 9 | М***8 | Болт М10х50 | |
| 9 | М***8 | Болт М10х50 | |
| 10 | М***1 | Гайка шестигранная М10 | |
| 11 | М***8 | Болт М10х50 | |
| 12 | М***0 | Шайба пружинная М8 | |
| 13 | 5***5 | Крышка | |
| 14 | D***1 | 8х16 | |
| 15 | 5***6 | Микро-включатель | |
| 16 | 5***7 | Пружина фигурная | |
| 17 | М***2 | Винт установычный с плоским концом М4х12 | |
| 18 | 5***0 | Мост | |
| 19 | М***9 | Винт с цилиндрической головкой М3х12 | |
| 20 | М***0 | Шайба пружинная М8 | |
| 21 | М***1 | Шайба М3 | |
| 22 | 5***1 | Рукоятка приводная | |
| 23 | 5***2 | Тарелка пружины | |
| 24 | 5***4 | Пружина нажимная | |
| 25 | 5***3 | Шайба | |
| 26 | 5***3 | Поршень | |
| 27 | 5***1 | Кольцо "О"-образное | |
| 28 | 5***6 | Пружина коническая | |
| 29 | 5***7 | Шайба | |
| 30 | 5***3 | Резиновое кольцо | |
| 31 | 5***5 | Пробка | |
| 32 | М***6 | Уплотнителъное кольцо 33х39 | |
| 33 | 5***5 | Пружина нажимная | |
| 34 | 5***8 | Пружина нажимная | |
| 35 | 5***6 | Направляющий клапан | |
| 36 | 5***2 | Клапан в сборе | |
| 37 | 5***6 | Кольцо "О"-образное | |
| 38 | 5***0 | Выпускной клапан | |
| 39 | 5***4 | Корпус | |
| 40 | М***6 | Шплинт 3х4 | |
| 41 | 5***6 | Доска типа | |
| 42 | 5***6 | Крышка | |
| 43 | 5***7 | Крышка | |
| 44 | 5***1 | Мост | |
| 45 | 5***5 | Корпус | |
| 46 | 6***1 | Тормозной кран автомобиля | |
| 47 | 6***0 | Ремонтный набор для маленьких ремонтов | |
| 48 | 6***0 | Ремонтный набор для маленьких ремонтов | |
| 49 | 6***0 | Ремонтный набор для больших ремонтов | |
| 50 | 6***0 | Ремонтный набор для больших ремонтов | |
| 51 | 5***3 | Доска типа /для смены после больших ремонтов, синего цвета/ | |
| 52 | 5***7 | Накладка педали резиновая | |
| 53 | 5***8 | Штифт | |
| 54 | 5***5 | Крышка | |
| 55 | 5***1 | Шайба упорная | |
| 56 | 5***7 | Шайба | |
| 57 | 5***2 | Консоль | |
| 58 | 5***3 | Консоль | |
| 59 | 5***5 | Пружина | |
| 60 | 5***4 | Пружина нажимная | |
| 61 | 5***0 | Гильза | |
| 62 | 5***1 | Микро-включатель | |
| 63 | D***1 | 8х16 | |
| 64 | D***1 | 8х16 | |
| 65 | 5***8 | Втулка | |
| 66 | 5***7 | Педаль в сборе |
