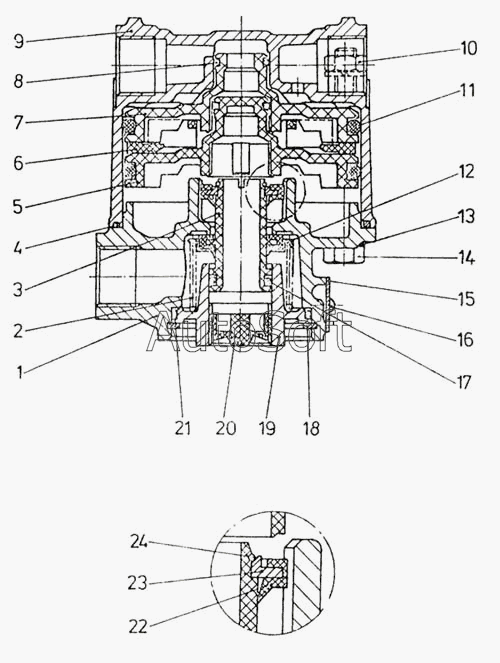

Каталог запасных частей к технике: Ikarus 260.50. Релейный клапан
11
24
23
22
21
20
19
18
17
16
15
14
13
12
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 80221/001 | 1***1 | Металические запчасти, упакованные | |
| 1 80221/002 | 1***2 | Неметаллические запчасти, упакованные | |
| 1 80221/003 | 1***3 | Запчасти из различный материалов, упакованные | |
| 180221 | 1***1 | Ремонтный набор | |
| 1 | 2***8 | Корпус нижняя, часть | |
| 2 | 4***3 | Нажимная пружина | |
| 3 | 4***2 | Труба поршня | |
| 4 | 4***9 | Кольцо О-образное | |
| 5 | 3***1 | Поршень | |
| 6 | 3***9 | Распорный элемент | |
| 7 | 3***2 | Поршень | |
| 8 | 4***1 | Кольцо О-образное | |
| 9 | 2***3 | Корпус | |
| 11 | 4***9 | Кольцо О-образное | |
| 12 | 4***5 | Тарелка пружины | |
| 13 | 4***1 | Шайба пружинная | |
| 14 | 4***4 | Болт с шестигранной головкой (DIN 933 М8х75-8.8) | |
| 15 | 5***4 | Табличка, фирменная | |
| 16 | 4***7 | Шлицевой штифт (DIN 1476 3х4-SТ) | |
| 17 | 4***1 | Кольцо О-образное | |
| 18 | 4***2 | Стопорное кольцо (DIN 472 50х2) | |
| 19 | 4***2 | Направляющая деталь | |
| 20 | 1***7 | Выпускной клапан | |
| 21 | 4***0 | Кольцо О-образное | |
| 22 | 4***7 | Манжета клапана | |
| 23 | 4***2 | Кольцо клапана | |
| 24 | 4***3 | Стопорное кольцо (DIN 9045 16) |
