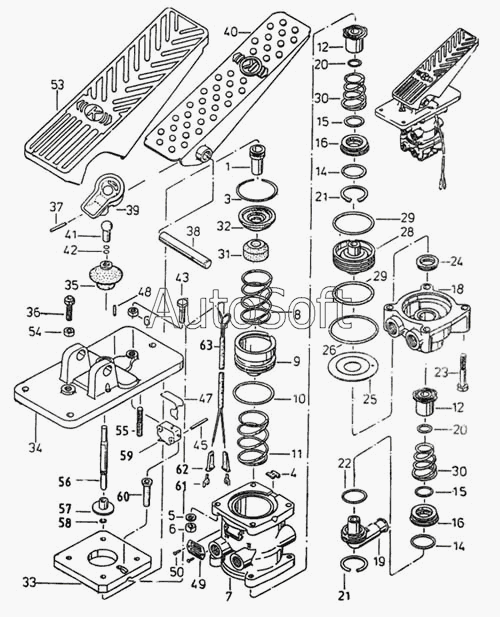

Каталог запасных частей к технике: Ikarus 260.50. Тормозной кран автомобиля
47
34
35
36
37
38
39
40
41
42
43
45
33
48
49
50
53
54
55
57
58
59
60
61
62
63
18
3
4
5
6
6
7
8
9
10
11
12
12
14
14
15
15
16
16
1
19
20
20
21
21
22
23
24
25
26
28
29
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Нажимная деталь | |
| 3 | 4***1 | Кольцо натяжное | |
| 4 | 4***9 | Колпак | |
| 5 | 4***2 | Шайба | |
| 6 | 4***4 | Гайка шестигранная | |
| 7 | 1***1 | Корпус верхный | |
| 8 | 4***3 | Пружина нажимная | |
| 9 | 2***2 | Поршень | |
| 10 | 4***5 | Кольцо "О"-образное | |
| 11 | 4***5 | Пружина нажимная | |
| 12 | 4***1 | Клапан | |
| 14 | 4***0 | Кольцо "О"-образное | |
| 15 | 4***4 | Кольцо "О"-образное | |
| 16 | 4***4 | Кольцо | |
| 18 | 2***1 | Корпус нижный | |
| 19 | 2***1 | Крышка | |
| 20 | 4***5 | Кольцо "О"-образное | |
| 21 | 4***6 | Кольцо стопорное | |
| 22 | 4***0 | Кольцо "О"-образное | |
| 23 | 4***4 | Болт с шестигранной головкой | |
| 24 | 4***8 | Манжета | |
| 25 | 4***2 | Прокладка | |
| 26 | 4***4 | Кольцо "О"-образное | |
| 28 | 3***8 | Поршень | |
| 29 | 4***3 | Кольцо "О"-образное | |
| 30 | 4***2 | Поршень | |
| 31 | 4***9 | Пружина резиновая | |
| 32 | 4***4 | Тарелка клапана | |
| 33 | 4***3 | Пластинка | |
| 34 | 1***4 | Крышка в сборе | |
| 35 | 4***9 | Чехол защитный | |
| 36 | 4***2 | Болт упорный | |
| 37 | 4***3 | Распорный штифт | |
| 38 | 4***7 | Штифт | |
| 39 | 3***9 | Нажимная деталь | |
| 40 | 1***6 | Педаль | |
| 41 | 4***8 | Штанга нажимная | |
| 42 | 4***3 | Шайба | |
| 43 | 4***9 | Винт самонарезающий | |
| 44 | 1***3 | Штанга нажимная в сборе | |
| 45 | 4***6 | Распорный штифт | |
| 45 | 4***4 | Штанга нажимная | |
| 46 | 1***1 | Микро-включатель, в сборе | |
| 47 | 4***7 | Пружина фигурная | |
| 48 | 4***2 | Штифт с резьбовым концом | |
| 49 | 4***7 | Доска типа | |
| 50 | 4***3 | Штифт с насечкой до половины | |
| 53 | 2***7 | Накладка педали резиновая | |
| 54 | 4***6 | Гайка шестигранная | |
| 55 | 4***2 | Шплинка с винчиваемьм концом длиной | |
| 57 | 4***5 | Кольцо | |
| 58 | 4***2 | Кольцо натяжное | |
| 59 | 1***0 | Микро-включатель | |
| 60 | 4***2 | Направляющая деталь | |
| 61 | 4***8 | Штепселная розетка | |
| 62 | 4***2 | Изоляционная втулка | |
| 63 | 4***1 | Электрические провода |
