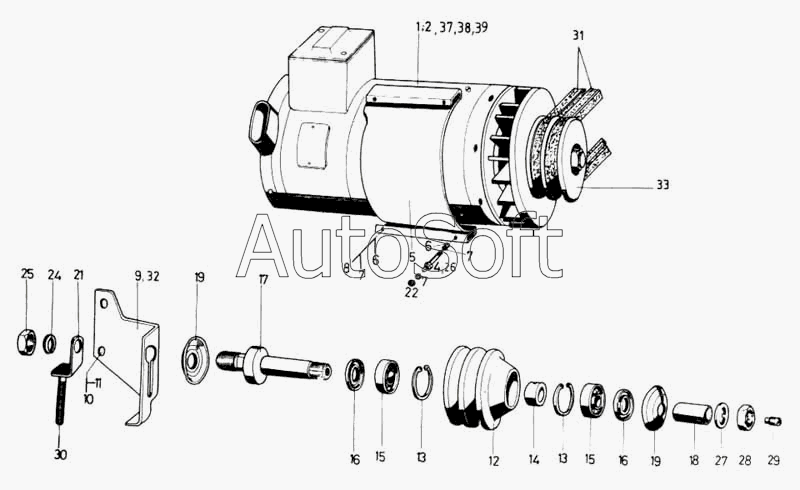

Каталог запасных частей к технике: Ikarus 260.50. Установка генератора
32
24
25
26
27
28
29
30
31
22
33
37
38
39
11
2
4
5
6
6
7
7
7
8
9
10
1
12
13
13
14
16
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***7 | Генератор переменного тока | |
| 2 | 0***2 | Генератор переменного тока | |
| 4 | 3***3 | Болт регулировочный | |
| 5 | 3***0 | Скоба генератора | |
| 6 | М***6 | Шайба М 10А | |
| 7 | М***0 | Шайба пружинная М6 | |
| 8 | М***9 | М10х50 | |
| 9 | 3***4 | Пластинка стопорная | |
| 10 | М***9 | Болт М6х12 | |
| 11 | М***0 | Шайба пружинная М6 | |
| 12 | 3***2 | Шкив | |
| 13 | М***1 | Пружинное стопорное кольцо 45 | |
| 14 | 3***3 | Распорное кольцо | |
| 16 | М***3 | Шарикоподшипник радиальный однорядный 6204-Z С3Н | |
| 17 | 3***0 | Палец | |
| 18 | 3***0 | Распорное кольцо | |
| 19 | 3***1 | Пылезащитный колпак | |
| 20 | 1***4 | Планка натяжения в сборе | |
| 22 | М***8 | Гайка шестигранная М6 | |
| 24 | М***С | Шайба пружинная 16К-2 | |
| 25 | М***8 | Гайка шестигранная М6 | |
| 26 | 3***2 | Болт с шестигранной головкой | |
| 27 | 3***2 | Стопорная пластина | |
| 28 | М***8 | Гайка шестигранная М16х1,5 | |
| 29 | 3***0 | Пробка | |
| 30 | М***8 | Гайка шестигранная М6 | |
| 31 | 3***2 | Комплект клиновых ремней-2шт. | |
| 32 | 3***7 | Пластинка стопорная | |
| 33 | L***3 | Шкив | |
| 34 | 3***1 | Ролик натяжения в сборе | |
| 35 | 3***9 | Ролик натяжения | |
| 36 | 3***3 | Ролик натяжения в сборе | |
| 37 | 3***2 | Генератор переменного тока | |
| 38 | 3***0 | Генератор переменного тока | |
| 39 | 3***1 | Генератор переменного тока | |
| 40 | А***1 | Генератор переменного тока |
