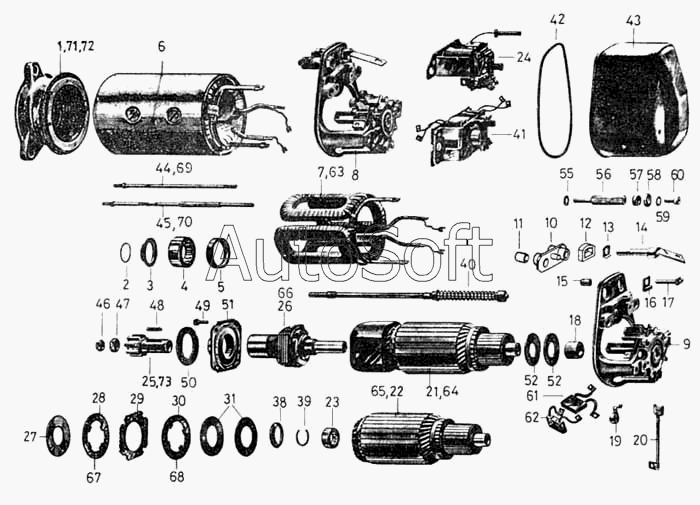

Каталог запасных частей к технике: Ikarus 260.50. Стартер
47
57
56
55
52
52
51
50
49
48
58
46
45
44
43
43
42
41
40
39
67
73
72
71
70
69
68
38
66
66
65
64
63
62
61
60
59
10
18
17
16
15
14
13
12
12
11
11
19
10
9
8
7
6
5
4
3
2
27
31
30
29
28
1
26
25
24
24
23
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***Z | Крышка стартера со стороны привода | |
| 2 | G***Х | Пружинное кольцо | |
| 3 | G***Х | Уплотнительное кольцо | |
| 4 | G***х | Игольчатый подшипник | |
| 5 | Р***Х | Подшипник /синтер/ | |
| 6 | Н***Z | Корпус стартера, в сборе | |
| 7 | Т***Z | Катушка полюсов | |
| 8 | Р***Z | Крышка стартера со оторош коллектора, в сборе | |
| 9 | Р***Z | Крышка стартера со стороны коллектора | |
| 10 | S***Х | Изоляционная плита | |
| 10 | S***Z | Изоляционная плита | |
| 11 | Р***Х | Изоляционная плита | |
| 11 | Р***Х | Изоляционная плита | |
| 12 | S***Х | Изоляционная плита | |
| 12 | S***Х | Изоляционная плита | |
| 13 | L***Х | Изоляционная шайба | |
| 14 | С***Z | Соединительный винт в сборе | |
| 15 | Р***Х | Изоляционная втулка | |
| 16 | S***Х | Изоляционная плита | |
| 17 | С***Z | Винт в сборе | |
| 18 | Р***Х | Втулка /синтер/ | |
| 19 | I***Х | Пружина угольной щётки | |
| 20 | К***Z | Кабель в сборе | |
| 21 | F***Z | Якорь стартера в сборе | |
| 22 | F***2 | Якорь стартера | |
| 23 | G***Z | Игольчатый подшипник | |
| 23 | G***Х | Игольчатый подшипник | |
| 24 | К***Z | Реле включения стартера | |
| 24 | К***Z | Реле включения стартера | |
| 25 | Р***Х | Шестерня | |
| 26 | Т***Z | Зал привода в сборе | |
| 27 | L***Х | Пружинная шайба | |
| 28 | Т***Х | Диск муфты сцепления | |
| 29 | Т***Х | Диск муфты сцепления | |
| 30 | Т***Х | Диск муфты сцепления | |
| 31 | Т***Х | Шайба /0,3 мм/ | |
| 32 | Т***Х | Шайба /0,4 мм/ | |
| 33 | Т***Х | Шайба /0,45 мм/ | |
| 34 | Т***Х | Шайба /0,5 мм/ | |
| 35 | Т***Х | Шайба/0,55 мм/ | |
| 36 | Т***Х | Шайба /0,6 мм/ | |
| 37 | Т***Х | Шайба /0,65 мм/ | |
| 38 | G***Х | Кольцо | |
| 39 | G***Х | Пружинное кольцо | |
| 40 | Т***Z | Толкатель в сборе | |
| 41 | К***Z | Реле включения стартера | |
| 42 | G***Х | Уплотнительное кольцо | |
| 43 | А***Х | Гайка | |
| 43 | Р***Х | Защитный кожух | |
| 44 | G***Х | Стопорный болт | |
| 45 | С***Z | Стопорный болт в сборе | |
| 46 | А***Х | Гайка | |
| 47 | А***Х | Гайка | |
| 48 | Е***Х | Шпонка | |
| 49 | С***Х | Болт | |
| 50 | Т***Х | Шайба | |
| 51 | F***Х | Крышка муфты сцепления | |
| 52 | Т***Х | Шайба /0,2 мм/ | |
| 53 | Т***Х | Шайба /0,3 мм/ | |
| 54 | Т***Х | Шайба /0,5 мм/ | |
| 55 | Т***Х | Шайба | |
| 56 | С***Х | Болт | |
| 57 | Т***Х | Шайба | |
| 58 | Т***Х | Шайба | |
| 59 | N***6 | Шайба | |
| 60 | С***Х | Болт | |
| 61 | S***Z | Угольная щетка | |
| 62 | S***Z | Угольная щётка | |
| 63 | Т***Z | Катушка полюсов | |
| 64 | F***Z | Якорь стартера в сборе | |
| 65 | F***Z | Якорь стартера | |
| 66 | Т***Z | Вал привода в сборе | |
| 66 | Т***Z | Вал привода в сборе | |
| 67 | Т***Х | Диск муфты сцепления | |
| 68 | Т***Х | Диск муфты сцепления | |
| 69 | С***Х | Стопорный болт в сборе | |
| 70 | С***Z | Стопорный болт в сборе | |
| 71 | Р***Х | Крышка стартера со стороны привода | |
| 72 | Н***Z | Корпус стартера, в сборе | |
| 73 | F***Х | Шестерня | |
| 74 | F***Z | Ремонтный набор для крышка муфты сцепления | |
| 75 | К***z | Соединительный винт в сборе | |
| 76 | S***z | Ремонтный набор для угольной щетки | |
| 77 | F***Z | Ремонтный набор для крышки |
