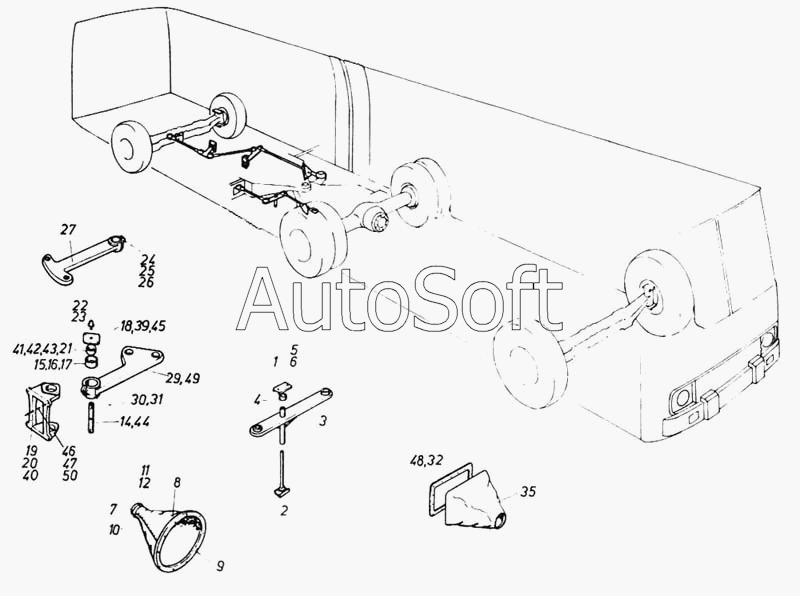

Каталог запасных частей к технике: Ikarus 260.50. Управление ребрового каркаса, управление прицепа
1
1
2
2
3
3
4
5
6
6
7
8
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
26
27
29
30
31
32
35
39
40
41
42
43
44
45
46
47
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Пята I, в сборе | |
| 1 | 1***8 | Пята I, в сборе | |
| 2 | 1***5 | Пята II , в сборе | |
| 2 | 1***6 | Пята II , в сборе | |
| 3 | 1***1 | Рычаг, в сборе | |
| 3 | 1***1 | Рычаг, в сборе | |
| 4 | 1***7 | Втулка | |
| 5 | М***5 | Шайба пружинная 6К-2 | |
| 6 | М***3 | Болт М8х30 | |
| 6 | М***1 | Болт М8х1х15 | |
| 7 | 1***7 | Кольцо | |
| 8 | 1***n | Мешок из искусственной кожи | |
| 8 | 1***n | Мешок из искусственной кожи | |
| 9 | 1***4 | Рама | |
| 10 | 1***n | Стальная лента | |
| 11 | М***4 | Шайба | |
| 12 | М***4 | Винт Lm 4,8х13В | |
| 13 | 1***В | Промежуточный рычаг, в сборе | |
| 13 | 2***В | Вспомогательный рычаг, монтированный, в частичном сборе | |
| 14 | 1***7 | Палец к промежуточному рычагу | |
| 15 | 1***8 | Прокладка | |
| 16 | 1***9 | Прокладка | |
| 17 | 1***5 | Прокладка | |
| 18 | 1***1 | Крышка | |
| 19 | 1***2 | Опора к промежуточному рычагу | |
| 20 | 1***3 | Опора к промежуточному рычагу | |
| 21 | 1***4 | Втулка | |
| 22 | М***8 | Болт | |
| 23 | М***5 | Шайба 8К-2 | |
| 24 | М***9 | Болт М16к1,5х60 | |
| 25 | М***6 | Гайка М12х1,5 | |
| 26 | М***4 | Шплинт 4х20 | |
| 27 | 1***6 | Вспомогательного рычага | |
| 28 | 1***0 | Промежуточный рычаг в сборе | |
| 28 | 2***С | Промежуточный рычаг в сборе | |
| 29 | 2***1 | Промежуточный рычаг | |
| 30 | М***8 | Болт с шестигранной головкой М14х1,5х40 | |
| 31 | М***3 | Шайба для осей 8 | |
| 32 | 2***В | Рама, в сборе | |
| 32 | 2***3 | Рама, в сборе | |
| 33 | 2***4 | Штифт вспомогательного рычага | |
| 34 | 2***5 | Покровная планка | |
| 35 | 2***n | Пылезаштник, кожаный машок | |
| 37 | 2***В | Вспомогательный рычаг, монтированный, в частичном сборе | |
| 38 | 2***0 | Промежуточный рычаг в сборе | |
| 39 | 2***5 | Крышка | |
| 40 | 2***1 | Кронштейн вспомогательного рычага, полный | |
| 41 | 2***А | Шайба | |
| 42 | 2***В | Шайба | |
| 43 | 2***0 | Шайба | |
| 44 | 2***4 | Палец к промежуточному рычагу | |
| 45 | 2***7 | Крышка II. | |
| 46 | М***8 | Болт М14х1,5х60 | |
| 47 | М***5 | Шайба М12х1,5 | |
| 47 | М***6 | Шайба | |
| 48 | 2***8 | Рама | |
| 49 | М***4 | Шплинт 2,6х16 | |
| 50 | 2***1 | Прокладка |
